Trong thế giới của cơ khí và ô tô, hộp giảm tốc đóng vai trò thiết yếu, là cầu nối giúp điều chỉnh công suất từ động cơ đến các bộ phận hoạt động. Thiết bị này đảm bảo rằng máy móc hoạt động đúng tốc độ và lực cần thiết, tối ưu hóa hiệu suất. Hãy cùng Đại Lý Xe Hà Nội khám phá sâu hơn về các loại hộp giảm tốc phổ biến và tầm quan trọng của chúng, đặc biệt trong lĩnh vực xe cộ.
Hộp Giảm Tốc Là Gì Và Vai Trò Của Nó Trong Xe Ô Tô
Trong bối cảnh công nghiệp hiện đại, sự phát triển của máy móc tự động hóa đã mang lại nhiều lợi ích vượt trội như tăng năng suất, tiết kiệm thời gian và chi phí. Một trong những thành phần cốt lõi góp phần vào sự vận hành trơn tru của các hệ thống này chính là hộp giảm tốc. Đây là một cơ cấu truyền động cơ khí, thường chứa các bánh răng ăn khớp với nhau theo một tỉ số truyền không đổi, nhằm điều chỉnh tốc độ và mô-men xoắn từ nguồn động lực.
Chức năng chính của hộp giảm tốc là giảm số vòng quay của động cơ xuống một mức phù hợp với yêu cầu làm việc của thiết bị, đồng thời tăng mô-men xoắn đầu ra. Điều này cực kỳ quan trọng vì hầu hết các động cơ điện hoặc động cơ đốt trong thường hoạt động ở tốc độ rất cao nhưng mô-men xoắn thấp. Trong khi đó, nhiều ứng dụng thực tế, từ băng tải công nghiệp đến hệ thống truyền động ô tô, lại cần tốc độ thấp hơn nhưng lực kéo mạnh hơn.
Hộp giảm tốc công nghiệp đa năng cho hệ thống truyền động
Nếu không có hộp giảm tốc, để đạt được tốc độ và mô-men xoắn mong muốn, người ta sẽ phải chế tạo động cơ có kích thước lớn hơn, phức tạp hơn và chi phí cao hơn rất nhiều. Việc sử dụng hộp giảm tốc cho phép sử dụng động cơ có công suất tối ưu, kết cấu đơn giản hơn, giá thành phải chăng hơn, đồng thời mang lại khả năng điều khiển linh hoạt, đảm bảo an toàn và hiệu quả cao trong vận hành.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Các Loại Hộp Giảm Tốc Cơ Bản
Nhiều người có thể nghĩ rằng hộp giảm tốc có kết cấu phức tạp, nhưng thực tế, nguyên lý và cấu tạo của nó khá cơ bản. Hộp số này thường có dạng một hộp kín (box) và bên trong chứa các bộ truyền động chính. Vỏ hộp có thể được làm từ các vật liệu bền bỉ như gang, thép, inox hoặc hợp kim nhôm để bảo vệ các chi tiết bên trong khỏi va đập, ăn mòn và oxy hóa.
Cấu tạo chung của hộp giảm tốc
Cấu tạo của hộp giảm tốc phụ thuộc vào loại và mục đích sử dụng. Ví dụ, hộp giảm tốc trục vít bánh vít sẽ có trục vít và bánh vít, trong khi hộp giảm tốc bánh răng côn sẽ có các cặp bánh răng côn. Các bánh răng này ăn khớp với nhau theo một tỉ số truyền đã được tính toán và định sẵn, giúp đạt được tốc độ đầu ra mong muốn. Các bộ phận khác bao gồm trục vào, trục ra, các vòng bi bạc đạn để hỗ trợ trục quay, và hệ thống bôi trơn để giảm ma sát và tản nhiệt.

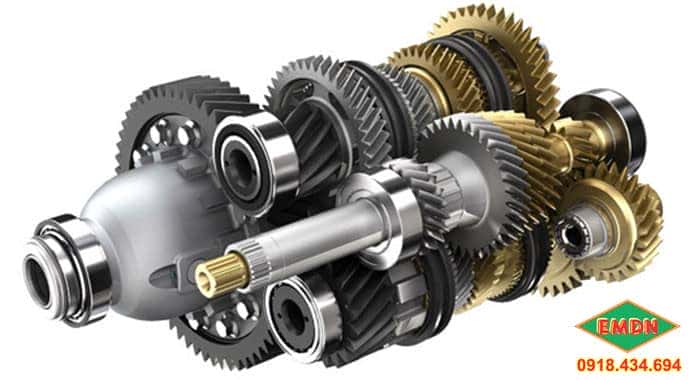

Sơ đồ cấu tạo chi tiết của một hộp giảm tốc cơ bản
Đối với hộp số giảm tốc sử dụng trong ô tô, cấu tạo cũng tương tự nhưng được tối ưu hóa cho môi trường vận hành đặc thù của xe. Chẳng hạn, hộp số tự động hiện đại thường sử dụng hệ thống bánh răng hành tinh để đạt được nhiều cấp số khác nhau trong một không gian nhỏ gọn, đồng thời đảm bảo chuyển số mượt mà và hiệu quả.
Nguyên lý làm việc cốt lõi
Nguyên lý hoạt động của hộp giảm tốc dựa trên sự ăn khớp giữa các bánh răng có số răng khác nhau. Khi một bánh răng nhỏ (bánh răng chủ động) truyền động cho một bánh răng lớn hơn (bánh răng bị động), tốc độ quay của bánh răng lớn sẽ giảm xuống, đồng thời mô-men xoắn của nó sẽ tăng lên. Tỉ số truyền (ratio) chính là mối quan hệ giữa số vòng quay của trục vào và trục ra, hoặc tỉ lệ giữa số răng của bánh răng bị động và bánh răng chủ động.
Ví dụ, nếu bánh răng chủ động có 10 răng và bánh răng bị động có 30 răng, thì tỉ số truyền là 3:1. Điều này có nghĩa là khi bánh răng chủ động quay 3 vòng, bánh răng bị động sẽ quay 1 vòng, làm giảm tốc độ 3 lần và tăng mô-men xoắn tương ứng. Trong quá trình vận hành, hộp giảm tốc thực hiện hai quá trình cơ bản: giảm tốc (khi bánh răng nhỏ truyền cho bánh răng lớn) và tăng mô-men xoắn, hoặc ngược lại trong một số thiết kế phức tạp. Đối với ô tô, việc chọn tỉ số truyền phù hợp là yếu tố then chốt quyết định khả năng tăng tốc, tốc độ tối đa và hiệu quả tiêu thụ nhiên liệu của xe.
Các Loại Hộp Giảm Tốc Phổ Biến Và Ứng Dụng Trong Ngành Ô Tô
Trên thị trường hiện nay có rất nhiều các loại hộp giảm tốc khác nhau, được phân loại dựa trên nhiều tiêu chí như số cấp giảm tốc hoặc cấu tạo bộ truyền động. Việc phân loại này không chỉ giúp người dùng dễ dàng tiếp cận mà còn đảm bảo lựa chọn chính xác thiết bị phù hợp với nhu cầu sử dụng cụ thể, từ các ứng dụng công nghiệp nặng đến hệ thống truyền động phức tạp trên ô tô.
Phân loại theo cấp độ giảm tốc
Hộp giảm tốc được phân loại theo số cấp truyền động, tức là số lần thay đổi tỉ số truyền thông qua các cặp bánh răng.
- Hộp giảm tốc một cấp: Đây là loại có một cặp bánh răng ăn khớp duy nhất, chỉ thực hiện một lần thay đổi tỉ số truyền. Loại này thường được sử dụng trong các máy móc, thiết bị công nghiệp có yêu cầu giảm tốc độ không quá lớn và đơn giản, hoặc trong các hệ thống truyền động cơ bản của ô tô như hộp số phụ.
- Hộp giảm tốc hai cấp: Loại này có đến hai lần thay đổi tỉ số truyền, nghĩa là sử dụng hai cặp bánh răng nối tiếp nhau. Hộp giảm tốc hai cấp được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất như cần cẩu, tời, băng tải, máy dệt may, máy khai thác mỏ, và trong một số loại hộp số xe tải hoặc xe chuyên dụng.
- Hộp giảm tốc ba cấp: Tương tự, hộp giảm tốc ba cấp có ba lần thay đổi tỉ số truyền, cho phép đạt được tỉ số giảm tốc lớn hơn nhiều so với loại một hoặc hai cấp. Chúng thường được dùng cho các ứng dụng yêu cầu mô-men xoắn rất cao và tốc độ đầu ra cực thấp, chẳng hạn như cẩu trục tải trọng lớn, máy nghiền, máy ép hoặc các dòng xe công trình đặc biệt.
Phân loại theo cấu trúc bộ truyền động
Dựa trên hình dạng và cấu tạo bên trong, các loại hộp giảm tốc cũng được phân chia thành nhiều dạng khác nhau, mỗi loại có ưu nhược điểm riêng và phù hợp với từng ứng dụng cụ thể.
- Hộp giảm tốc bánh răng thẳng và nghiêng: Đây là loại phổ biến nhất, với các cặp bánh răng trụ ăn khớp với nhau. Bánh răng thẳng đơn giản, dễ chế tạo. Bánh răng nghiêng (helical gear) có ưu điểm là hoạt động êm ái hơn, chịu tải tốt hơn và hiệu suất cao hơn do lực ăn khớp được phân bố đều trên nhiều răng. Trong ngành ô tô, các hộp số sàn và hộp số tự động truyền thống thường sử dụng bánh răng nghiêng để đảm bảo độ bền và giảm tiếng ồn khi vận hành.
- Hộp giảm tốc bánh răng hành tinh: Được thiết kế với một bánh răng trung tâm (bánh răng mặt trời), bao quanh bởi một số bánh răng hành tinh nhỏ hơn, và toàn bộ hệ thống được đặt trong một vành răng bên ngoài. Đặc điểm nổi bật của hộp giảm tốc hành tinh là kích thước nhỏ gọn nhưng có tỉ số truyền lớn và khả năng chịu tải vượt trội. Đây là lựa chọn hàng đầu cho các hộp số tự động hiện đại, đặc biệt là hộp số có nhiều cấp số và hộp số vô cấp (CVT) trên ô tô, giúp xe chuyển số mượt mà và hiệu quả nhiên liệu cao.

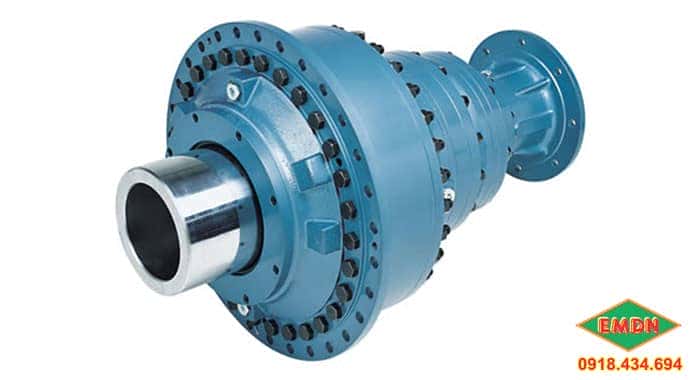

Cấu trúc hộp giảm tốc hành tinh nhỏ gọn hiệu suất cao
- Hộp giảm tốc trục vít – bánh vít: Với một trục vít ăn khớp với một bánh răng (bánh vít). Trục vít thường làm bằng thép, bánh vít làm bằng đồng thau. Loại này có ưu điểm là tỉ số truyền lớn trong một không gian nhỏ, tự hãm (không thể quay ngược từ phía trục ra) và hoạt động khá êm ái. Tuy nhiên, hiệu suất truyền động thường thấp hơn so với các loại bánh răng khác, khoảng 60-80% do ma sát lớn. Loại này ít phổ biến trong hệ thống truyền động chính của ô tô nhưng có thể được sử dụng trong các ứng dụng phụ trợ như cơ cấu nâng hạ hoặc cơ cấu điều khiển cửa.
- Hộp giảm tốc côn: Sử dụng các bánh răng hình côn để truyền động giữa các trục không song song và thường cắt nhau. Hộp giảm tốc bánh răng côn có ưu điểm là dễ sử dụng, bảo trì thuận tiện và khả năng giải nhiệt tốt. Tuy nhiên, chúng thường có kích thước lớn và cồng kềnh, chiếm nhiều diện tích. Trong ô tô, bánh răng côn thường được tìm thấy trong bộ vi sai (differential) để truyền lực từ trục các-đăng đến hai bánh xe, cho phép chúng quay với tốc độ khác nhau khi vào cua.
- Hộp giảm tốc Cyclo: Thiết kế đặc biệt với con lăn và đĩa, hoạt động theo dạng trượt. Ưu điểm của loại hộp giảm tốc Cyclo là cấu tạo đơn giản, nhỏ gọn và tỉ số truyền rất lớn. Tuy nhiên, hiệu suất không cao (khoảng 70-85%) và khả năng tản nhiệt kém hơn, dẫn đến giới hạn trong một số ứng dụng. Loại này ít được sử dụng trong hệ thống truyền động chính của ô tô mà thường thấy trong các ứng dụng công nghiệp chuyên biệt.
Mô hình hộp giảm tốc cyclo với con lăn và đĩa
Tầm Quan Trọng Của Hộp Giảm Tốc Đối Với Hiệu Suất Xe
Hộp giảm tốc, mà trong ô tô chúng ta thường gọi là hộp số hay hộp truyền động, là một trong những bộ phận quan trọng nhất của hệ thống truyền lực, ảnh hưởng trực tiếp đến hiệu suất, khả năng vận hành và trải nghiệm lái của người dùng.
Tối ưu hóa mô-men xoắn và tốc độ
Động cơ ô tô hoạt động hiệu quả nhất ở một dải vòng tua (RPM) nhất định. Tuy nhiên, các điều kiện vận hành của xe lại rất đa dạng, từ khởi hành cần mô-men xoắn lớn để vượt qua quán tính, đến di chuyển tốc độ cao trên đường trường cần duy trì vòng tua máy thấp để tiết kiệm nhiên liệu. Hộp số ô tô (hay hộp giảm tốc) cho phép động cơ luôn hoạt động trong dải vòng tua lý tưởng bằng cách điều chỉnh tỉ số truyền. Ví dụ, ở số thấp, tỉ số truyền lớn giúp tăng mô-men xoắn để xe có đủ lực kéo khi khởi hành hoặc leo dốc. Ở số cao, tỉ số truyền nhỏ giúp giảm vòng tua động cơ ở tốc độ cao, tiết kiệm nhiên liệu và giảm tiếng ồn.
Nhờ hộp giảm tốc, người lái có thể dễ dàng kiểm soát xe trong nhiều tình huống khác nhau, từ việc tăng tốc mạnh mẽ đến việc di chuyển nhẹ nhàng trong đô thị. Khả năng tối ưu hóa mô-men xoắn đầu ra của động cơ thông qua các tỉ số truyền khác nhau là yếu tố cốt lõi tạo nên sự linh hoạt và hiệu quả cho bất kỳ chiếc xe nào.
Nâng cao hiệu quả nhiên liệu
Một trong những vai trò không thể thiếu của hộp giảm tốc trong xe ô tô là cải thiện hiệu quả tiêu thụ nhiên liệu. Bằng cách chọn tỉ số truyền phù hợp, hộp số giúp giữ động cơ ở dải vòng tua máy tối ưu, nơi mức tiêu thụ nhiên liệu là thấp nhất cho một công suất đầu ra nhất định. Điều này đặc biệt quan trọng trong các điều kiện lái xe khác nhau, từ tốc độ thấp đến tốc độ cao.
Các loại hộp số tự động hiện đại, đặc biệt là hộp số ly hợp kép (DCT) hoặc hộp số vô cấp (CVT), được thiết kế để liên tục điều chỉnh tỉ số truyền một cách mượt mà và chính xác, nhằm tối đa hóa hiệu quả nhiên liệu. Việc này không chỉ giúp người lái tiết kiệm chi phí vận hành mà còn góp phần giảm lượng khí thải ra môi trường, phù hợp với xu hướng phát triển bền vững của ngành công nghiệp ô tô.
Bảo Dưỡng Và Lựa Chọn Hộp Giảm Tốc Phù Hợp Cho Xe
Để hộp giảm tốc hay hộp số ô tô hoạt động bền bỉ và hiệu quả, việc bảo dưỡng định kỳ là vô cùng quan trọng. Dầu hộp số cần được kiểm tra và thay thế theo khuyến nghị của nhà sản xuất, thường là sau mỗi 40.000 đến 80.000 km, tùy loại xe và điều kiện vận hành. Dầu hộp số chất lượng cao giúp bôi trơn các bánh răng, giảm ma sát, tản nhiệt và bảo vệ các bộ phận khỏi mài mòn. Việc không thay dầu định kỳ có thể dẫn đến hỏng hóc nghiêm trọng, tốn kém chi phí sửa chữa.
Khi lựa chọn hoặc thay thế hộp giảm tốc cho xe, cần phải xem xét kỹ các thông số kỹ thuật như loại xe, công suất động cơ, mục đích sử dụng (xe gia đình, xe tải, xe thể thao,…) và môi trường vận hành. Tỉ số truyền là thông số cốt lõi cần được tính toán chính xác để đảm bảo hiệu suất tối ưu và tương thích hoàn hảo với động cơ. Ngoài ra, vật liệu chế tạo, khả năng chịu tải và khả năng tản nhiệt của hộp số cũng là những yếu tố quan trọng ảnh hưởng đến tuổi thọ và độ bền.
Các Xu Hướng Phát Triển Công Nghệ Hộp Giảm Tốc Trên Ô Tô
Ngành công nghiệp ô tô không ngừng đổi mới, và hộp giảm tốc cũng không nằm ngoài xu hướng đó. Các nhà sản xuất đang tập trung vào việc phát triển các loại hộp số có nhiều cấp số hơn (ví dụ: hộp số tự động 8, 9, 10 cấp) để tối ưu hóa hiệu suất truyền động và tiết kiệm nhiên liệu. Sự ra đời của hộp số ly hợp kép (DCT) mang lại khả năng chuyển số nhanh và mượt mà như hộp số tự động nhưng hiệu quả gần bằng hộp số sàn.
Bên cạnh đó, công nghệ hộp số vô cấp (CVT) tiếp tục được cải tiến để mang lại trải nghiệm lái êm ái hơn và hiệu quả nhiên liệu vượt trội, đặc biệt trong giao thông đô thị. Với sự phát triển của xe điện, các hộp giảm tốc cũng được thiết kế đơn giản hơn, thường chỉ có một hoặc hai cấp số, do đặc tính mô-men xoắn tức thời và dải vòng tua rộng của động cơ điện. Xu hướng chung là tạo ra các hộp số nhỏ gọn hơn, nhẹ hơn, bền bỉ hơn và thông minh hơn, tích hợp nhiều cảm biến và bộ điều khiển điện tử để tối ưu hóa mọi khía cạnh của hiệu suất xe.
Hỏi Đáp Thường Gặp Về Các Loại Hộp Giảm Tốc
1. Hộp giảm tốc có phải là hộp số ô tô không?
Trong ngữ cảnh ô tô, hộp giảm tốc chính là hộp số (truyền động). Hộp số ô tô là một dạng cụ thể của hộp giảm tốc, được thiết kế để điều chỉnh tốc độ và mô-men xoắn từ động cơ truyền đến bánh xe, thông qua nhiều tỉ số truyền khác nhau (các cấp số).
2. Hộp giảm tốc trục vít có được dùng phổ biến trong ô tô không?
Hộp giảm tốc trục vít ít được sử dụng trong hệ thống truyền động chính của ô tô do hiệu suất truyền động không cao bằng các loại bánh răng khác và dễ sinh nhiệt. Tuy nhiên, nó có thể xuất hiện trong các cơ cấu phụ trợ đòi hỏi tự hãm hoặc tỉ số truyền lớn trong không gian hẹp.
3. Làm sao để biết hộp giảm tốc trên xe cần bảo dưỡng?
Các dấu hiệu cho thấy hộp số (hộp giảm tốc) trên xe cần bảo dưỡng bao gồm: tiếng ồn lạ từ hộp số, khó chuyển số, xe bị giật khi chuyển số, rò rỉ dầu hộp số, hoặc đèn báo lỗi hộp số trên bảng điều khiển.
4. Tỉ số truyền của hộp giảm tốc ảnh hưởng đến xe như thế nào?
Tỉ số truyền quyết định mối quan hệ giữa tốc độ và mô-men xoắn. Tỉ số truyền lớn (số thấp) giúp xe có lực kéo mạnh khi khởi hành, leo dốc. Tỉ số truyền nhỏ (số cao) giúp xe đạt tốc độ cao với vòng tua máy thấp, tiết kiệm nhiên liệu trên đường trường.
5. Tại sao xe cần có hộp giảm tốc (hộp số)?
Xe cần hộp giảm tốc vì động cơ thường hoạt động hiệu quả ở dải tốc độ cao, trong khi xe cần nhiều lực kéo (mô-men xoắn) ở tốc độ thấp và khả năng vận hành linh hoạt ở các tốc độ khác nhau. Hộp giảm tốc giúp điều chỉnh và tối ưu hóa công suất từ động cơ cho phù hợp với mọi điều kiện lái xe.
6. Hộp giảm tốc hành tinh có ưu điểm gì trong ô tô?
Hộp giảm tốc hành tinh có ưu điểm nổi bật là kích thước nhỏ gọn, khả năng chịu tải cao, tỉ số truyền lớn và khả năng kết hợp để tạo ra nhiều cấp số trong không gian hạn chế. Điều này giúp các hộp số tự động hiện đại trở nên nhỏ gọn, hoạt động mượt mà và hiệu quả hơn.
7. Tuổi thọ trung bình của một hộp giảm tốc trên xe là bao lâu?
Tuổi thọ của hộp giảm tốc (hộp số) trên xe ô tô phụ thuộc vào nhiều yếu tố như loại hộp số, chất lượng bảo dưỡng, phong cách lái xe và điều kiện vận hành. Một hộp số được bảo dưỡng tốt có thể kéo dài tuổi thọ lên đến 200.000 – 300.000 km hoặc hơn.
8. Sự khác biệt giữa hộp số sàn và hộp số tự động liên quan gì đến hộp giảm tốc?
Cả hộp số sàn và tự động đều là các loại hộp giảm tốc truyền lực. Sự khác biệt chính nằm ở cơ chế chuyển số: hộp số sàn yêu cầu người lái tự thao tác ly hợp và cần số để thay đổi tỉ số truyền, trong khi hộp số tự động thực hiện việc này một cách tự động thông qua hệ thống thủy lực, điện tử và thường sử dụng bộ bánh răng hành tinh.
9. Chi phí sửa chữa hộp giảm tốc (hộp số) ô tô có đắt không?
Chi phí sửa chữa hộp giảm tốc (hộp số) ô tô thường khá đắt đỏ, dao động từ vài triệu đến hàng chục triệu đồng hoặc hơn, tùy thuộc vào mức độ hỏng hóc, loại xe và loại hộp số. Việc bảo dưỡng định kỳ là cách tốt nhất để giảm thiểu rủi ro này.
10. Có thể nâng cấp hộp giảm tốc (hộp số) của xe không?
Việc nâng cấp hộp giảm tốc (hộp số) của xe là khả thi nhưng khá phức tạp và tốn kém, thường chỉ thực hiện bởi các chuyên gia hoặc với xe đua, xe độ. Thông thường, việc thay thế bằng một hộp số nguyên bản hoặc tương thích là lựa chọn phổ biến hơn để đảm bảo hiệu suất và độ an toàn của xe.
Các loại hộp giảm tốc là một phần không thể thiếu, ảnh hưởng trực tiếp đến hiệu suất và trải nghiệm vận hành của mọi phương tiện. Việc hiểu rõ về cấu tạo, nguyên lý và các loại hộp số khác nhau sẽ giúp bạn đưa ra những lựa chọn thông minh hơn khi mua xe hoặc bảo dưỡng chiếc xe của mình. Tại Đại Lý Xe Hà Nội, chúng tôi luôn sẵn lòng cung cấp những thông tin hữu ích và cập nhật nhất về xe cũng như các thành phần quan trọng của nó, giúp bạn luôn tự tin trên mọi hành trình.
