Hệ thống phanh là một trong những bộ phận quan trọng nhất trên ô tô, đảm bảo an toàn tối đa cho người lái và hành khách. Trong đó, cấu tạo phanh đĩa ô tô đóng vai trò chủ chốt, giúp xe giảm tốc và dừng lại hiệu quả trong mọi tình huống. Việc nắm rõ các thành phần và nguyên lý hoạt động của hệ thống này không chỉ nâng cao kiến thức về xe hơi mà còn giúp bạn chủ động hơn trong việc bảo dưỡng, duy trì hiệu suất phanh tối ưu.
Tổng Quan Về Hệ Thống Phanh Đĩa
Phanh đĩa là một phát minh quan trọng trong ngành công nghiệp ô tô, thay thế cho hệ thống phanh tang trống truyền thống trên nhiều dòng xe hiện đại. Cấu tạo phanh đĩa ô tô được thiết kế để hoạt động dựa trên nguyên lý ma sát giữa má phanh và đĩa phanh, chuyển hóa động năng của xe thành nhiệt năng và làm chậm tốc độ. Hệ thống này có ưu điểm vượt trội về khả năng tản nhiệt, độ ổn định và hiệu suất phanh, đặc biệt là ở tốc độ cao hoặc khi phanh gấp.
Khác với phanh tang trống, hệ thống phanh đĩa có thiết kế hở, cho phép không khí lưu thông dễ dàng, giúp làm mát các bộ phận nhanh chóng. Điều này giảm thiểu hiện tượng “phanh bị bó” hay giảm hiệu quả phanh do quá nhiệt, một vấn đề thường gặp ở phanh tang trống khi sử dụng liên tục.
Các Thành Phần Chính Của Phanh Đĩa
Cấu tạo phanh đĩa ô tô bao gồm bốn bộ phận cốt lõi phối hợp nhịp nhàng, tạo nên một hệ thống phanh mạnh mẽ và đáng tin cậy. Mỗi bộ phận đều có vai trò riêng biệt nhưng đều thiết yếu cho hoạt động chung của hệ thống.
Đĩa Phanh (Rotor) và Vai Trò Chịu Nhiệt
Đĩa phanh, hay còn gọi là rotor, là một trong những thành phần chịu lực và nhiệt lớn nhất trong hệ thống phanh đĩa. Bộ phận này thường được gắn trực tiếp vào cụm may-ơ bánh xe và quay đồng tốc với bánh xe. Đa số các loại rotor hiện nay được chế tạo từ thép carbon chất lượng cao, vật liệu nổi tiếng với khả năng chịu nhiệt và chịu lực tốt, đảm bảo độ bền và hiệu suất hoạt động lâu dài.
Để tối ưu hóa khả năng tản nhiệt, đĩa phanh thường được thiết kế với nhiều kiểu dáng khác nhau như đĩa đặc, đĩa thông gió (có các cánh quạt bên trong), hoặc có các lỗ khoan, rãnh xẻ trên bề mặt. Các lỗ khoan và rãnh xẻ không chỉ giúp tản nhiệt hiệu quả hơn mà còn hỗ trợ loại bỏ nước, bụi bẩn và khí sinh ra trong quá trình ma sát, giúp má phanh bám tốt hơn vào đĩa. Mặc dù rất bền, đĩa phanh vẫn có thể bị nứt hoặc cong vênh nếu phải chịu tải trọng quá mức hoặc nhiệt độ cực đoan liên tục, đặc biệt nếu má phanh không đạt tiêu chuẩn có thể gây cào xước bề mặt đĩa, làm giảm hiệu quả ma sát.
cấu tạo phanh đĩa ô tô với đĩa phanh được đục lỗ tăng khả năng tản nhiệt
Ngàm Phanh (Caliper) – Trái Tim Của Hệ Thống
Ngàm phanh, hay còn gọi là caliper, là bộ phận quan trọng chịu trách nhiệm ép má phanh vào đĩa phanh, tạo ra lực ma sát cần thiết để giảm tốc độ xe. Ngàm phanh được thiết kế với hai dạng chính: dạng trôi (floating caliper) và dạng cố định (fixed caliper).
Ngàm phanh dạng trôi thường phổ biến hơn trên các dòng xe dân dụng vì chi phí sản xuất thấp và hiệu quả cao. Cấu tạo của loại này bao gồm một hoặc hai piston ở một bên và một mặt tựa ở phía đối diện. Khi áp lực dầu phanh tác động, piston sẽ đẩy một má phanh vào đĩa, đồng thời toàn bộ ngàm phanh sẽ trượt trên các chốt dẫn hướng để ép má phanh còn lại vào phía bên kia của đĩa.
Ngược lại, ngàm phanh cố định có cấu trúc phức tạp hơn với hai hoặc nhiều piston được bố trí đối xứng ở cả hai bên của đĩa phanh. Khi có lực tác động, các piston này sẽ đồng thời đẩy hai má phanh kẹp chặt lấy đĩa, mà không làm ngàm phanh di chuyển. Loại ngàm phanh này thường được trang bị trên các dòng xe thể thao hiệu năng cao hoặc xe đua do khả năng truyền lực phanh mạnh mẽ và ổn định hơn, tuy nhiên chi phí sản xuất và bảo dưỡng cũng cao hơn đáng kể.
Má Phanh (Brake Pads) – Vật Liệu và Chức Năng
Má phanh là các khối vật liệu ma sát được kẹp chặt lấy đĩa phanh khi hệ thống hoạt động. Mỗi bộ phận má phanh thường bao gồm hai má kẹp chặt lấy đĩa, được chế tạo từ các vật liệu chịu nhiệt đặc biệt như gốm, hợp kim kim loại hoặc Kevlar. Các vật liệu này được lựa chọn kỹ lưỡng để đảm bảo khả năng chịu nhiệt độ cao và độ ma sát ổn định trong mọi điều kiện vận hành.
Trên bề mặt má phanh thường có các đường xẻ rãnh hoặc rãnh thoát nhiệt, giúp tăng cường khả năng tản nhiệt và thoát khí sinh ra trong quá trình ma sát. Khi má phanh bị mòn đến một ngưỡng nhất định (thường là 2-3 mm), bạn có thể nghe thấy tiếng kêu rít đặc trưng khi phanh, đây là dấu hiệu cảnh báo cần thay má phanh mới để đảm bảo an toàn. Việc sử dụng má phanh chất lượng kém có thể dẫn đến việc mòn đĩa phanh nhanh hơn và giảm hiệu suất phanh đáng kể.
Dầu Phanh và Piston – Lực Truyền Động
Dầu phanh, hay còn gọi là dầu thủy lực, đóng vai trò then chốt trong việc truyền lực từ bàn đạp phanh đến các piston trong ngàm phanh. Khi người lái đạp bàn đạp phanh, một áp suất thủy lực được tạo ra trong hệ thống đường ống chứa dầu. Áp suất này sau đó được truyền đến các piston nằm trong ngàm phanh.
Piston, dưới tác động của áp suất dầu, sẽ di chuyển và đẩy má phanh ép sát vào đĩa phanh, tạo ra ma sát và làm chậm xe. Dầu phanh phải có khả năng chịu nhiệt cao và không bị nén để truyền lực hiệu quả. Theo thời gian, dầu phanh có thể bị nhiễm ẩm và giảm chất lượng, làm ảnh hưởng đến hiệu quả phanh. Do đó, việc kiểm tra và thay dầu phanh định kỳ theo khuyến nghị của nhà sản xuất là vô cùng quan trọng để duy trì hiệu suất tối ưu và an toàn cho hệ thống phanh đĩa ô tô.

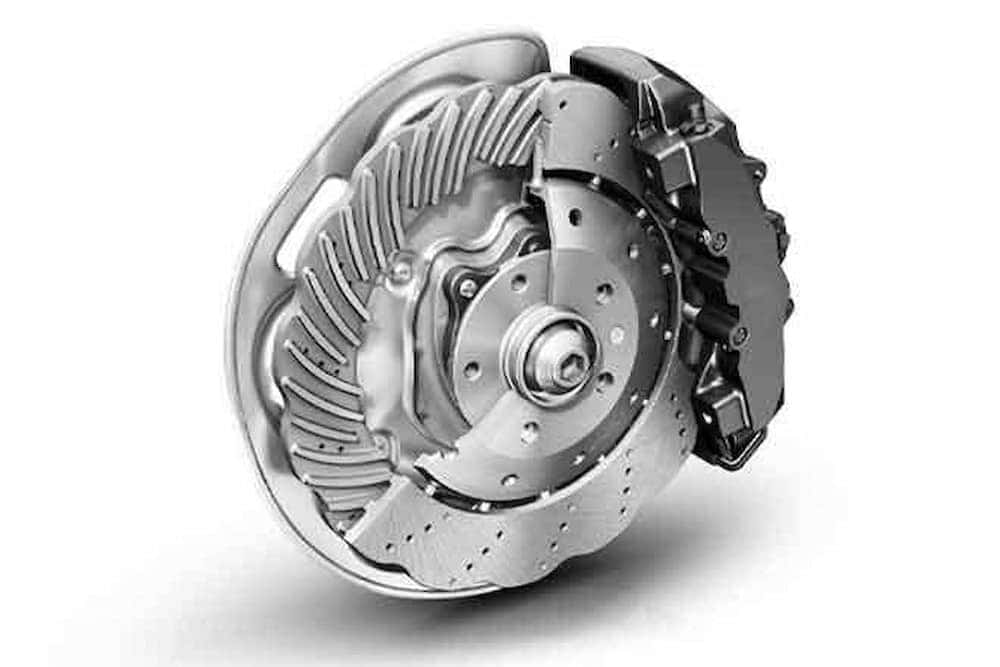

hệ thống phanh đĩa ô tô với thiết kế mở giúp tản nhiệt hiệu quả
Các Bộ Phận Phụ Trợ Trong Phanh Đĩa
Ngoài bốn thành phần chính đã nêu, cấu tạo phanh đĩa ô tô còn bao gồm một số bộ phận phụ trợ quan trọng khác, góp phần vào sự vận hành trơn tru và hiệu quả của cả hệ thống. Đó là lò xo hồi vị, bộ lọc khí, các chốt định vị và bộ gioăng phớt. Lò xo hồi vị giúp má phanh và piston trở về vị trí ban đầu khi nhả bàn đạp phanh, đảm bảo má phanh không tiếp xúc liên tục với đĩa, tránh mài mòn không cần thiết và giảm nhiệt.
Bộ lọc khí (hoặc van một chiều) trong hệ thống dầu phanh giúp loại bỏ không khí có thể lọt vào đường ống, đảm bảo áp suất thủy lực được duy trì ổn định. Sự hiện diện của không khí trong hệ thống có thể làm giảm đáng kể hiệu quả phanh, khiến bàn đạp phanh bị “mềm”. Các chốt định vị và gối đỡ giúp giữ má phanh và ngàm phanh ở đúng vị trí, cho phép chúng trượt một cách mượt mà và chính xác khi phanh. Cuối cùng, các gioăng phớt kín dầu ngăn chặn rò rỉ dầu phanh và bảo vệ piston khỏi bụi bẩn, góp phần duy trì tuổi thọ cho toàn bộ hệ thống phanh đĩa.
Nguyên Lý Hoạt Động Chi Tiết Của Phanh Đĩa
Khi người lái đạp bàn đạp phanh, hành trình này sẽ tác động lên một piston trong xy-lanh tổng (master cylinder), tạo ra áp suất thủy lực trong toàn bộ hệ thống dầu phanh. Dầu phanh, dưới áp suất cao, sẽ di chuyển qua các đường ống dẫn dầu và đến các piston bên trong ngàm phanh ở từng bánh xe.
Áp suất này đẩy các piston ra, ép má phanh vào hai mặt của đĩa phanh đang quay. Lực ma sát được tạo ra giữa má phanh và đĩa phanh sẽ chuyển động năng của xe thành nhiệt năng, làm giảm tốc độ quay của bánh xe và cuối cùng khiến xe dừng lại. Quá trình này diễn ra rất nhanh và hiệu quả, cho phép người lái kiểm soát tốc độ và dừng xe một cách chính xác.
Khi người lái nhả bàn đạp phanh, áp suất dầu trong hệ thống giảm xuống. Các lò xo hồi vị bên trong ngàm phanh sẽ đẩy piston và má phanh trở lại vị trí ban đầu, giải phóng đĩa phanh khỏi ma sát. Lúc này, bánh xe có thể quay tự do trở lại. Sự nhạy bén và khả năng phản hồi nhanh chóng của hệ thống phanh đĩa giúp tài xế dễ dàng kiểm soát xe trong nhiều điều kiện đường sá và tốc độ khác nhau, kể cả khi phanh khẩn cấp ở tốc độ cao.

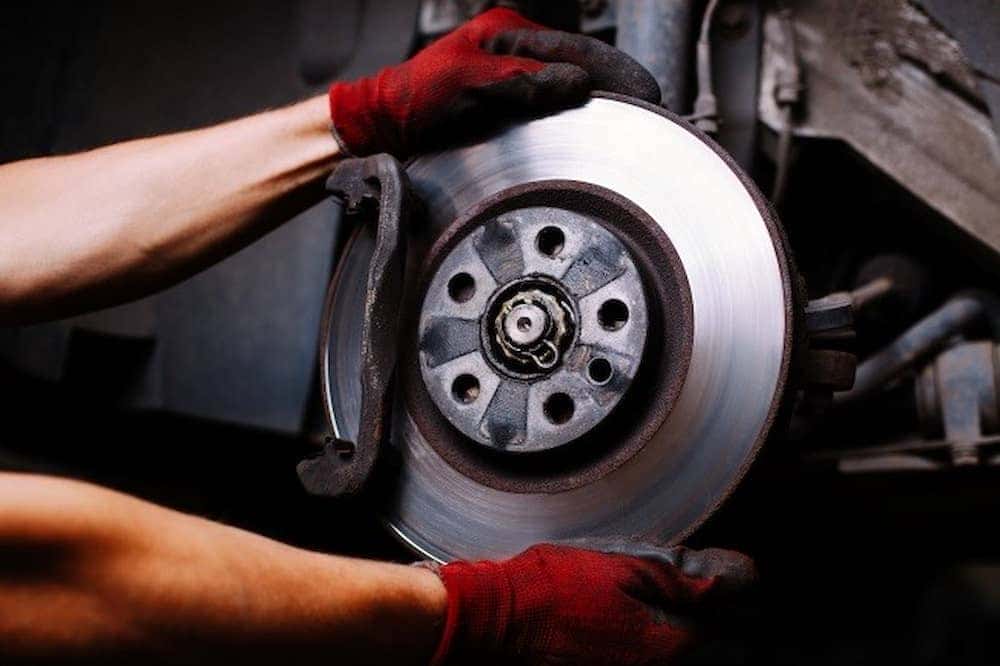

nguyên lý hoạt động của phanh đĩa ô tô dựa trên áp suất dầu
Tầm Quan Trọng Của Việc Bảo Dưỡng Phanh Đĩa
Bảo dưỡng định kỳ là yếu tố then chốt để duy trì hiệu suất và tuổi thọ của hệ thống phanh đĩa ô tô. Các bộ phận như má phanh và đĩa phanh chịu mài mòn liên tục và cần được kiểm tra, thay thế theo khuyến nghị của nhà sản xuất. Má phanh thường có tuổi thọ khoảng 40.000 – 80.000 km tùy theo điều kiện lái và loại má phanh, trong khi đĩa phanh có thể cần thay thế sau khoảng 80.000 – 120.000 km. Việc thay thế má phanh khi chúng bị mòn quá giới hạn (thường là 2-3 mm) là cực kỳ quan trọng để tránh làm hỏng đĩa phanh và đảm bảo khả năng phanh tối ưu.
Ngoài ra, việc kiểm tra mức và chất lượng dầu phanh cũng không thể bỏ qua. Dầu phanh cần được thay thế định kỳ, thường là sau 2-3 năm hoặc 40.000 – 60.000 km, vì dầu có thể hấp thụ hơi ẩm từ không khí, làm giảm điểm sôi và ảnh hưởng đến hiệu quả truyền lực. Việc kiểm tra tình trạng của ngàm phanh, các ống dẫn dầu, và các gioăng phớt cũng là một phần không thể thiếu trong quy trình bảo dưỡng. Bất kỳ rò rỉ hoặc hư hỏng nào trong hệ thống đều có thể gây ra nguy hiểm lớn khi vận hành xe.
Xu Hướng Phát Triển Công Nghệ Phanh Đĩa
Với sự phát triển không ngừng của công nghệ ô tô, hệ thống phanh đĩa ngày càng được cải tiến và tích hợp nhiều tính năng thông minh. Các công nghệ hỗ trợ phanh tiên tiến như hệ thống chống bó cứng phanh (ABS – Anti-lock Braking System), hệ thống phân phối lực phanh điện tử (EBD – Electronic Brakeforce Distribution), và hệ thống hỗ trợ lực phanh khẩn cấp (BA – Brake Assist) đã trở thành trang bị tiêu chuẩn trên hầu hết các dòng xe hiện đại.
ABS giúp ngăn chặn bánh xe bị khóa cứng khi phanh gấp, cho phép người lái vẫn có thể đánh lái để tránh chướng ngại vật. EBD phân phối lực phanh một cách tối ưu cho từng bánh xe dựa trên trọng lượng và điều kiện đường, giúp xe ổn định hơn. BA tự động tăng cường lực phanh tối đa khi phát hiện người lái đạp phanh khẩn cấp nhưng chưa đủ lực. Những công nghệ này không chỉ giúp rút ngắn quãng đường phanh mà còn nâng cao đáng kể khả năng kiểm soát và an toàn tổng thể của xe. Các nghiên cứu về vật liệu mới cho đĩa và má phanh (ví dụ: carbon ceramic) cũng đang tiếp tục để cải thiện hiệu suất, độ bền và giảm trọng lượng cho hệ thống phanh.
FAQs về Cấu Tạo Phanh Đĩa Ô Tô
- Cấu tạo phanh đĩa ô tô gồm những bộ phận chính nào?
Cấu tạo phanh đĩa ô tô cơ bản gồm bốn bộ phận chính: đĩa phanh (rotor), ngàm phanh (caliper), má phanh (brake pads) và hệ thống thủy lực (dầu phanh và piston). - Làm sao để biết má phanh ô tô cần được thay thế?
Bạn có thể nhận biết má phanh cần thay thế khi nghe thấy tiếng kêu rít chói tai khi đạp phanh, cảm thấy bàn đạp phanh bị rung hoặc xe phanh kém hiệu quả hơn bình thường. Má phanh bị mòn chỉ còn 2-3 mm cũng là dấu hiệu rõ ràng cần thay mới. - Đĩa phanh có cần thay thế thường xuyên như má phanh không?
Đĩa phanh bền hơn má phanh, nhưng vẫn cần được kiểm tra và thay thế định kỳ khi bị mòn quá giới hạn, cong vênh hoặc nứt vỡ. Tuổi thọ của đĩa phanh thường dài gấp đôi má phanh. - Dầu phanh có vai trò gì trong cấu tạo phanh đĩa ô tô và khi nào cần thay?
Dầu phanh là chất lỏng thủy lực truyền áp suất từ bàn đạp phanh đến các piston để ép má phanh. Dầu phanh nên được thay thế định kỳ khoảng 2-3 năm một lần hoặc sau 40.000-60.000 km để đảm bảo không bị nhiễm ẩm, làm giảm hiệu quả phanh. - Phanh đĩa trôi và phanh đĩa cố định khác nhau như thế nào?
Phanh đĩa trôi (floating caliper) có piston ở một bên và trượt để ép cả hai má phanh, phổ biến trên xe dân dụng. Phanh đĩa cố định (fixed caliper) có piston đối xứng ở cả hai bên và không di chuyển, thường dùng trên xe hiệu năng cao do khả năng phanh mạnh mẽ hơn. - Tại sao đĩa phanh thường có lỗ khoan hoặc rãnh xẻ?
Các lỗ khoan và rãnh xẻ trên đĩa phanh giúp tăng cường khả năng tản nhiệt, loại bỏ khí và bụi sinh ra trong quá trình ma sát, giúp má phanh bám tốt hơn và duy trì hiệu suất phanh ổn định, đặc biệt khi phanh gấp hoặc phanh liên tục. - Hệ thống ABS hỗ trợ phanh đĩa như thế nào?
Hệ thống ABS (Anti-lock Braking System) hoạt động cùng phanh đĩa để ngăn chặn bánh xe bị khóa cứng khi phanh gấp. Điều này giúp tài xế duy trì khả năng kiểm soát lái và tránh các tình huống nguy hiểm, đặc biệt trên bề mặt đường trơn trượt.
Việc hiểu rõ về cấu tạo phanh đĩa ô tô và nguyên lý hoạt động của nó không chỉ giúp bạn sử dụng xe an toàn hơn mà còn chủ động hơn trong việc bảo dưỡng, kéo dài tuổi thọ cho xe. Hãy luôn kiểm tra và bảo dưỡng hệ thống phanh định kỳ tại Đại Lý Xe Hà Nội để đảm bảo mỗi hành trình đều an toàn và trọn vẹn.
