Khi nói đến cấu tạo xe ô tô, hệ thống treo MacPherson luôn là một cái tên quen thuộc và cực kỳ phổ biến. Đây là một trong những phát minh mang tính cách mạng trong ngành công nghiệp ô tô, giúp định hình nên trải nghiệm lái xe hiện đại. Tại Đại Lý Xe Hà Nội, chúng tôi sẽ cùng bạn tìm hiểu sâu hơn về cơ chế hoạt động, cấu trúc đặc biệt và những ưu nhược điểm của loại hệ thống giảm xóc này.
Khái Niệm Hệ Thống Treo MacPherson
Hệ thống treo MacPherson là một kiểu hệ thống treo độc lập trên xe ô tô, được kỹ sư người Mỹ gốc Scotland Earle S. MacPherson phát minh vào năm 1946. Thiết kế này nhanh chóng trở nên phổ biến rộng rãi, đặc biệt là ở cầu trước của hầu hết các mẫu xe hiện đại nhờ vào sự đơn giản, hiệu quả và chi phí sản xuất tối ưu. Nhiệm vụ chính của bộ phận treo xe ô tô này là kết nối đàn hồi giữa thân xe (hoặc khung gầm) với các trục bánh xe, đảm bảo khả năng vận hành êm ái và ổn định trên mọi địa hình.
Sự ra đời của cấu trúc treo MacPherson đã đánh dấu một bước tiến lớn trong ngành công nghiệp ô tô. Nó giúp xe di chuyển nhẹ nhàng hơn trên những con đường không bằng phẳng, đồng thời cải thiện đáng kể khả năng xử lý và tiện nghi cho người lái. Đây có thể coi là một trong những phát minh quan trọng nhất, mở đường cho sự phát triển của nhiều loại hệ thống giảm chấn sau này.
Sơ đồ cấu tạo cơ bản của hệ thống treo MacPherson trên ô tô
Hệ thống treo MacPherson là một trong những dạng hệ thống treo độc lập sơ khai và đơn giản nhất, được ứng dụng rộng rãi khi cấu trúc khung xe liền khối (unibody) sử dụng cầu trước ngày càng trở nên phổ biến. Nó đóng vai trò then chốt trong việc tạo ra những chiếc xe nhỏ gọn, hiệu quả và dễ sản xuất hàng loạt.
Cấu Tạo Chi Tiết Của Hệ Thống Treo MacPherson
Cấu tạo của hệ thống treo MacPherson nổi bật với sự tinh gọn và tối giản, khác biệt rõ rệt so với các bộ phận treo xe phức tạp trước đó. Về cơ bản, nó chỉ bao gồm ba thành phần chính: lò xo trụ, bộ giảm chấn thủy lực (thường tích hợp vào một ống nhún) và cánh tay điều hướng (hoặc xương đòn dưới). Thay vì gắn vào khung xe tại nhiều điểm phức tạp, hệ thống MacPherson thường chỉ sử dụng hai điểm liên kết chính, giúp giảm thiểu số lượng chi tiết.
Lò xo và Bộ giảm chấn
Trong cấu trúc treo MacPherson, lò xo trụ và bộ giảm chấn (hay còn gọi là phuộc nhún) được tích hợp thành một khối duy nhất, thường được gọi là “ống nhún MacPherson” hoặc “thanh chống MacPherson”. Lò xo có nhiệm vụ hấp thụ và lưu trữ năng lượng từ các va đập, rung động từ mặt đường, trong khi bộ giảm chấn sẽ tiêu tán năng lượng đó, ngăn không cho xe bị nảy liên tục. Sự kết hợp này giúp kiểm soát chuyển động của bánh xe và duy trì sự ổn định cho thân xe.
Thiết kế này không chỉ làm đơn giản hóa quá trình lắp ráp mà còn giảm đáng kể không gian cần thiết trong khoang động cơ hoặc khu vực bánh xe. Điều này đặc biệt có lợi cho các mẫu xe dẫn động cầu trước, nơi không gian là một yếu tố quan trọng để bố trí động cơ và hộp số.
Cánh tay điều hướng và Trụ bánh xe
Một thành phần quan trọng khác của hệ thống treo MacPherson là cánh tay điều hướng dưới (Lower Control Arm) hoặc xương đòn ngang, gắn vào phần dưới của trục bánh xe. Cánh tay này giúp định vị bánh xe theo chiều ngang và chịu tải trọng từ quá trình di chuyển. Phía trên, trụ bánh xe được cố định bởi một ổ đỡ (bearing) gắn trực tiếp vào thân xe, cho phép bánh xe xoay khi đánh lái.
Thiết kế đơn giản này không chỉ giúp giảm chi phí sản xuất mà còn làm cho việc bảo trì, sửa chữa trở nên dễ dàng hơn rất nhiều khi có sự cố. Sự linh hoạt và hiệu quả về chi phí đã góp phần không nhỏ vào sự phổ biến vượt trội của hệ thống giảm xóc MacPherson trên thị trường ô tô toàn cầu.
Nguyên Lý Hoạt Động Đặc Trưng của Treo MacPherson
Hệ thống treo MacPherson hoạt động dựa trên nguyên lý hấp thụ và tiêu tán dao động, giúp duy trì sự ổn định cho xe trên mọi loại địa hình. Khi bánh xe gặp chướng ngại vật hoặc di chuyển trên đoạn đường gồ ghề, lực tác động sẽ được truyền lên bánh xe và các bộ phận treo. Ngay lập tức, lò xo trụ sẽ nén lại để hấp thụ phần lớn năng lượng từ va chạm.
Đồng thời, bộ giảm chấn thủy lực, tích hợp trong ống nhún, sẽ làm nhiệm vụ tiêu tán năng lượng này bằng cách chuyển đổi động năng thành nhiệt năng. Điều này được thực hiện thông qua việc dầu bên trong ống giảm chấn di chuyển qua các van nhỏ, tạo ra lực cản. Nhờ đó, dao động của bánh xe được kiểm soát, ngăn chặn tình trạng xe bị nảy lên xuống liên tục và giúp giữ cho xe luôn ổn định.

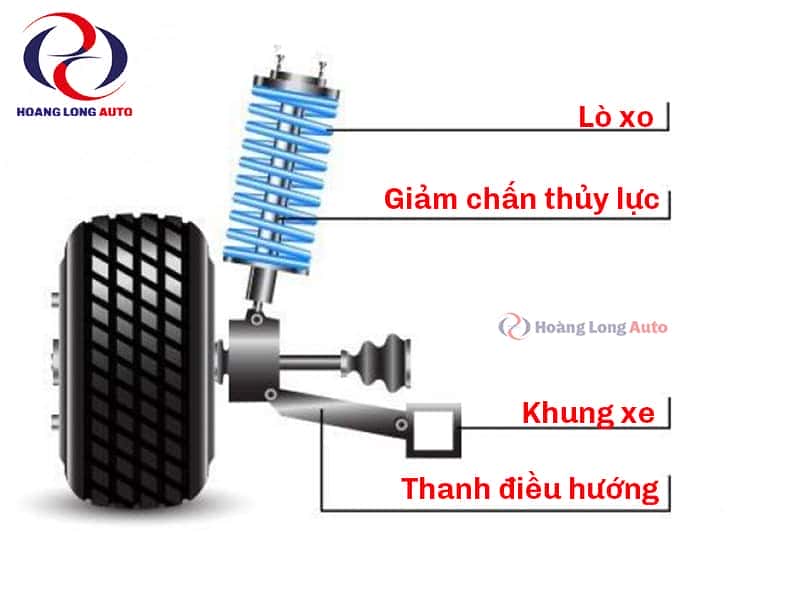

Các bộ phận chính cấu thành hệ thống treo MacPherson, bao gồm lò xo và bộ giảm chấn
Nguyên lý này đảm bảo rằng dù xe có va chạm mạnh, phuộc MacPherson sẽ cố định phần thân xe, giữ một vị trí nhất định để xe không bị trượt hoặc mất kiểm soát. Van điều tiết và lò xo trong hệ thống treo MacPherson có công dụng đưa bộ xóc về vị trí ban đầu nếu chúng bị lệch. Điều này giúp tiếp xúc giữa bánh xe và mặt đường luôn được duy trì, đảm bảo độ ổn định xe và cảm giác lái êm ái, an toàn.
Ưu Điểm Nổi Bật Của Hệ Thống Treo MacPherson
Hệ thống treo MacPherson sở hữu nhiều ưu điểm vượt trội đã giúp nó trở thành lựa chọn hàng đầu cho các nhà sản xuất ô tô trong suốt nhiều thập kỷ. Những lợi ích này không chỉ liên quan đến chi phí mà còn ảnh hưởng đến thiết kế và hiệu suất tổng thể của xe.
Đơn giản và Tiết kiệm chi phí
Một trong những lợi thế lớn nhất của hệ thống treo MacPherson là cấu trúc đơn giản của nó. Với ít linh kiện hơn so với các hệ thống treo độc lập khác, quá trình lắp ráp hàng loạt trở nên dễ dàng và nhanh chóng hơn. Điều này dẫn đến chi phí sản xuất thấp hơn đáng kể, giúp giảm giá thành xe, phù hợp với phân khúc xe phổ thông. Hơn nữa, việc sửa chữa và bảo dưỡng khi có lỗi cũng đơn giản và ít tốn kém hơn cho chủ xe, làm tăng tính kinh tế trong quá trình sử dụng.
Tối ưu không gian và Trọng lượng
Do có ít chi tiết và cấu trúc gọn nhẹ, hệ thống treo MacPherson có trọng lượng tương đối nhẹ. Điều này góp phần giảm tổng trọng lượng của xe, giúp cải thiện hiệu quả tiêu thụ nhiên liệu. Đặc biệt, hệ thống treo này thường được sử dụng cho bánh trước, nơi nó giúp giảm khối lượng phần đầu xe và giải phóng không gian đáng kể cho khoang động cơ và khoang lái. Việc tối ưu không gian này cho phép các nhà thiết kế có thêm diện tích để bố trí các bộ phận khác hoặc mở rộng nội thất, mang lại sự tiện nghi cho hành khách.
Hệ thống treo MacPherson còn sử dụng thanh chống (strut) như một bộ phận quan trọng nhất trong cấu trúc chống xóc khi va chạm. Thiết kế thanh chống trên hệ thống treo xương đòn này giúp xe tránh khỏi những va chạm một cách hiệu quả hơn. Vì những ưu điểm vượt trội này, nhiều dòng xe phổ biến như Honda Civic, Honda Accord, và thậm chí cả một số mẫu Mercedes E-Class vẫn tiếp tục sử dụng hệ thống treo MacPherson cho đến ngày nay, khẳng định vị thế và hiệu quả của nó.
Nhược Điểm và Những Hạn Chế của Treo MacPherson
Mặc dù mang lại nhiều lợi ích, hệ thống treo MacPherson cũng tồn tại một số nhược điểm cố hữu, đặc biệt là khi so sánh với các hệ thống treo độc lập phức tạp hơn như đa liên kết hay tay đòn kép. Những hạn chế này thường ảnh hưởng đến độ ổn định xe và khả năng xử lý trong một số điều kiện vận hành nhất định.
Ảnh hưởng đến góc đặt bánh xe
Một trong những nhược điểm lớn nhất của treo MacPherson là chuyển động của bánh xe. Do bộ nhún hoạt động gần như thẳng đứng và cánh tay điều hướng dưới di chuyển theo hình vòng cung, góc camber (độ nghiêng của bánh xe so với phương thẳng đứng) sẽ thay đổi đáng kể khi hệ thống giảm xóc hoạt động. Điều này làm cho bánh xe dễ bị lắc ngang so với mặt đường, dẫn đến việc độ chụm của xe dễ bị lệch hơn.
Sự thay đổi liên tục của góc camber có thể làm giảm diện tích tiếp xúc giữa lốp xe và mặt đường, đặc biệt khi xe vào cua hoặc đi qua các gờ giảm tốc. Hậu quả là độ bám đường của xe bị ảnh hưởng, và lốp xe có thể bị mòn không đều. Vì vậy, chủ xe cần thường xuyên kiểm tra, bảo dưỡng và cân chỉnh góc đặt bánh xe định kỳ, khuyến nghị khoảng 20.000 km, để đảm bảo an toàn và kéo dài tuổi thọ lốp.
Giới hạn hiệu suất khi vào cua
Do hệ thống treo MacPherson có vị trí cố định giữa bánh xe và thân xe, khi xe ôm cua và thân xe nghiêng (body roll), lốp xe cũng sẽ bị nghiêng theo một góc nhất định. Điều này làm giảm độ bám của lốp, đặc biệt là lốp phía ngoài, nơi chịu tải trọng lớn nhất khi vào cua. Hiện tượng này ảnh hưởng đến cảm giác lái thể thao và khả năng xử lý linh hoạt ở tốc độ cao.
Vì lý do này, những dòng xe thể thao hiệu suất cao thường không sử dụng hệ thống treo độc lập MacPherson ở cầu trước mà thay vào đó là các cấu trúc treo phức tạp hơn như xương đòn kép (double wishbone) hoặc đa liên kết (multi-link) để kiểm soát góc camber tốt hơn và tối ưu hóa độ bám đường trong các tình huống lái đòi hỏi hiệu suất cao. Tuy nhiên, đối với phần lớn các mẫu xe phổ thông và xe gia đình, những nhược điểm này thường không quá nghiêm trọng và được đánh đổi lấy lợi ích về chi phí và không gian.
Ứng Dụng Phổ Biến Của Hệ Thống Treo MacPherson Ngày Nay
Mặc dù đã ra đời cách đây gần 80 năm và có một số hạn chế nhất định, hệ thống treo MacPherson vẫn là một trong những loại hệ thống treo độc lập được sử dụng rộng rãi và phổ biến nhất trên thị trường ô tô toàn cầu hiện nay. Lý do chính nằm ở sự cân bằng tuyệt vời giữa hiệu suất, chi phí sản xuất và khả năng tích hợp linh hoạt vào nhiều loại xe.
Phần lớn các mẫu xe du lịch hạng nhỏ, hạng trung và SUV đô thị đều lựa chọn hệ thống giảm xóc MacPherson cho cầu trước của mình. Điều này bao gồm nhiều mẫu xe bán chạy từ các thương hiệu lớn như Toyota Corolla, Honda Civic, Mazda 3, Hyundai Elantra, và Ford Focus. Sự đơn giản trong cấu tạo treo giúp các nhà sản xuất có thể sản xuất xe với số lượng lớn một cách hiệu quả, đồng thời giữ giá thành phải chăng cho người tiêu dùng.
Không chỉ giới hạn ở phân khúc phổ thông, ngay cả một số mẫu xe hạng sang hoặc cao cấp hơn cũng sử dụng hệ thống MacPherson (thường là với những cải tiến về vật liệu và công nghệ giảm chấn) để tận dụng lợi thế về không gian và trọng lượng. Các nhà sản xuất cũng thường kết hợp hệ thống treo MacPherson với các công nghệ khác như thanh cân bằng chống lật (anti-roll bar) và hệ thống kiểm soát điện tử để cải thiện độ ổn định xe và khả năng xử lý, giảm thiểu những nhược điểm vốn có.
Câu hỏi thường gặp về Hệ Thống Treo MacPherson (FAQs)
1. Hệ thống treo MacPherson là gì?
Hệ thống treo MacPherson là một loại hệ thống treo độc lập phổ biến trên xe ô tô, được phát minh bởi Earle S. MacPherson. Nó kết nối bánh xe với thân xe thông qua một thanh chống tích hợp lò xo và bộ giảm chấn, cùng một cánh tay điều hướng dưới, giúp xe di chuyển êm ái và ổn định.
2. Ưu điểm chính của hệ thống treo MacPherson là gì?
Các ưu điểm chính bao gồm cấu tạo đơn giản, chi phí sản xuất và bảo dưỡng thấp, trọng lượng nhẹ, và khả năng tối ưu không gian trong khoang động cơ, đặc biệt phù hợp cho xe dẫn động cầu trước.
3. Nhược điểm của hệ thống treo MacPherson là gì?
Hệ thống MacPherson có nhược điểm là sự thay đổi góc camber khi hệ thống giảm xóc hoạt động, dẫn đến lốp xe dễ bị mòn không đều và độ bám đường giảm khi vào cua gắt. Điều này cũng đòi hỏi việc kiểm tra góc đặt bánh xe định kỳ.
4. Những loại xe nào thường sử dụng hệ thống treo MacPherson?
Hệ thống treo MacPherson được sử dụng rộng rãi trên hầu hết các mẫu xe du lịch hạng nhỏ, hạng trung, xe gia đình và SUV đô thị phổ thông như Toyota Corolla, Honda Civic, Mazda 3, Ford Focus, và nhiều dòng xe khác.
5. Hệ thống treo MacPherson có khác gì so với hệ thống treo đa liên kết?
Hệ thống treo MacPherson đơn giản hơn nhiều về cấu tạo và chi phí. Trong khi đó, hệ thống treo đa liên kết sử dụng nhiều thanh liên kết hơn, cho phép kiểm soát tốt hơn các góc đặt bánh xe và mang lại hiệu suất xử lý, độ ổn định xe vượt trội hơn, đặc biệt trong các tình huống lái thể thao, nhưng đổi lại với chi phí cao hơn và phức tạp hơn.
6. Khi nào cần kiểm tra hoặc bảo dưỡng hệ thống treo MacPherson?
Bạn nên kiểm tra hệ thống treo MacPherson định kỳ trong các lần bảo dưỡng xe. Đặc biệt, cần kiểm tra góc đặt bánh xe sau mỗi khoảng 20.000 km hoặc khi nhận thấy các dấu hiệu như lốp mòn không đều, xe bị lệch lái, hoặc cảm giác lái không ổn định.
7. Hệ thống giảm chấn trong phuộc MacPherson hoạt động như thế nào?
Bộ giảm chấn (ống nhún) trong phuộc MacPherson chứa dầu và các van nhỏ. Khi bánh xe di chuyển lên xuống, dầu sẽ chảy qua các van, tạo ra lực cản để tiêu tán năng lượng dao động từ lò xo, giúp kiểm soát sự nảy của xe và duy trì sự ổn định.
8. Hệ thống treo MacPherson có phù hợp cho xe thể thao không?
Thông thường, các dòng xe thể thao cao cấp hoặc hiệu suất cao ít sử dụng hệ thống treo MacPherson cho cầu trước do hạn chế trong việc kiểm soát góc camber và độ bám đường khi vào cua gắt. Thay vào đó, chúng thường dùng các cấu trúc treo phức tạp hơn như xương đòn kép hoặc đa liên kết để tối ưu hóa hiệu suất lái.
9. Thanh cân bằng (anti-roll bar) có vai trò gì khi kết hợp với treo MacPherson?
Thanh cân bằng thường được sử dụng cùng với hệ thống treo MacPherson để giảm hiện tượng nghiêng thân xe (body roll) khi vào cua. Nó giúp phân phối lực tác động giữa hai bánh xe, cải thiện độ ổn định xe và cảm giác lái trong các tình huống chuyển hướng.
10. Sự phát triển của hệ thống treo MacPherson qua các năm có gì đáng chú ý?
Kể từ khi ra đời, hệ thống treo MacPherson đã trải qua nhiều cải tiến về vật liệu, thiết kế bộ giảm chấn và tích hợp với các hệ thống điện tử. Các cải tiến này nhằm tối ưu hóa hiệu suất, giảm thiểu nhược điểm và thích ứng với yêu cầu ngày càng cao về độ ổn định xe và tiện nghi cho người lái.
Hệ thống treo MacPherson dù ra đời cách đây gần 80 năm và còn một số hạn chế, nhưng vẫn là một hệ thống treo độc lập được sử dụng rất phổ biến hiện nay nhờ vào tính kinh tế, hiệu quả và khả năng tối ưu không gian. Đại Lý Xe Hà Nội hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về cấu trúc treo quan trọng này, giúp bạn hiểu rõ hơn về chiếc xe của mình.
