Cầu chì đóng vai trò thiết yếu trong việc bảo vệ hệ thống điện phức tạp của xe ô tô, ngăn ngừa các hư hỏng nghiêm trọng do quá tải hoặc chập mạch. Việc nắm vững ý nghĩa các kí hiệu cầu chì trên xe là kiến thức cơ bản nhưng vô cùng quan trọng, giúp mỗi tài xế tự tin xử lý sự cố và duy trì hoạt động ổn định của chiếc xe thân yêu.
Tầm Quan Trọng Của Cầu Chì Trong Hệ Thống Điện Ô Tô
Hệ thống điện trên xe ô tô ngày càng trở nên phức tạp với sự tích hợp của nhiều thiết bị điện tử hiện đại, từ hệ thống chiếu sáng, điều hòa không khí cho đến các bộ phận điều khiển động cơ. Trong mạng lưới điện chằng chịt này, cầu chì được ví như “người lính gác” thầm lặng, luôn sẵn sàng hy sinh bản thân để bảo vệ các linh kiện đắt tiền và đảm bảo an toàn cho toàn bộ phương tiện. Khi dòng điện vượt quá ngưỡng cho phép, dây dẫn bên trong cầu chì sẽ nóng chảy và ngắt mạch, cắt đứt nguồn điện, từ đó ngăn chặn nguy cơ cháy nổ hoặc hỏng hóc các thiết bị khác.
Các Loại Kí Hiệu Cầu Chì Phổ Biến và Ý Nghĩa Chuyên Biệt
Để có thể đọc hiểu sơ đồ cầu chì trên xe, việc nhận biết các kí hiệu cầu chì là điều kiện tiên quyết. Mỗi kí hiệu đại diện cho một bộ phận hoặc chức năng cụ thể trong hệ thống điện của xe. Thông thường, nhà sản xuất sẽ cung cấp một sơ đồ hướng dẫn chi tiết bên trong nắp hộp cầu chì hoặc trong sách hướng dẫn sử dụng của xe, giúp người dùng dễ dàng tra cứu.
Kí Hiệu Hệ Thống Chiếu Sáng và Tín Hiệu
Các chức năng liên quan đến chiếu sáng và tín hiệu là những phần quan trọng đảm bảo an toàn khi xe vận hành. Chẳng hạn, HEATER thường chỉ cầu chì cho hệ thống sưởi hoặc quạt gió, đảm bảo không gian cabin luôn thoải mái. HORN là cầu chì dành cho còi xe, một thiết bị cảnh báo không thể thiếu. Các kí hiệu như FOG LAMP (đèn sương mù), TAIL (INT) (đèn hậu bên trong), TAIL (EXT) (đèn hậu bên ngoài), STOP (đèn phanh) đều là những mạch điện quan trọng giúp xe hiển thị rõ ràng và an toàn trong mọi điều kiện giao thông.
Kí Hiệu Hệ Thống Tiện Nghi và Giải Trí
Trong cabin xe, nhiều thiết bị tiện nghi cũng được bảo vệ bởi cầu chì riêng biệt. D/LOCK đại diện cho khóa cửa điện, trong khi P/WINDOW là cầu chì cho cửa kính điện, giúp việc đóng mở cửa kính trở nên thuận tiện. Hệ thống điều hòa không khí cũng có cầu chì riêng mang kí hiệu A/CON, đảm bảo không khí trong xe luôn mát mẻ. Ngoài ra, CIGAR là cầu chì cho đầu tẩu hoặc ổ điện mồi thuốc, thường được sử dụng để sạc các thiết bị di động, và MEMORY bảo vệ bộ nhớ của các hệ thống giải trí hoặc cài đặt ghế ngồi.
Kí Hiệu Hệ Thống Động Cơ và Khác
Một số kí hiệu cầu chì khác liên quan đến hoạt động của động cơ và các chức năng chuyên biệt. HAZARD là cầu chì cho đèn khẩn cấp (đèn báo nguy hiểm), cần thiết trong các tình huống dừng đỗ khẩn cấp. METER bảo vệ đèn đồng hồ táp-lô, cung cấp thông tin vận hành quan trọng cho tài xế. Kí hiệu Engine dùng cho hệ thống điện điều khiển động cơ, một trong những mạch điện phức tạp nhất của xe. TURN là cầu chì cho đèn xi-nhan, và các kí hiệu như HEAD (HIGHT) (đèn pha – chiếu xa) và HEAD (LOW) (đèn Cos – chiếu gần) quản lý chức năng đèn pha chính. Các kí hiệu như WIPER (gạt nước), F/FLTER (bộ lọc xăng/bơm xăng), RAD (quạt két nước), và ALT (máy phát điện) cũng là những phần tử quan trọng, đảm bảo các hệ thống thiết yếu của xe hoạt động trơn tru.
Kí hiệu cầu chì xe ô tô và các bộ phận
Vị Trí Hộp Cầu Chì Trên Các Dòng Xe Phổ Biến
Nắm rõ vị trí của hộp cầu chì là kiến thức cơ bản mà mọi tài xế đều nên biết, bởi đây là nơi chứa đựng toàn bộ các cầu chì bảo vệ hệ thống điện. Khi có sự cố quá tải, cầu chì sẽ tự động đứt, ngắt mạch điện và ngăn chặn hư hỏng nghiêm trọng hơn cho các thiết bị điện khác trên xe. Dù vị trí cụ thể có thể khác nhau tùy thuộc vào dòng xe và nhà sản xuất, nhưng thường có một số vị trí phổ biến:
Hộp cầu chì thường được bố trí ở một số khu vực chiến lược trong xe để dễ dàng tiếp cận cho việc kiểm tra và bảo dưỡng. Dưới bảng táp-lô là một vị trí rất phổ biến, thường nằm trong một ngăn nhỏ có nắp đậy hoặc khóa để đảm bảo an toàn. Vị trí này giúp người lái dễ dàng tiếp cận khi cần kiểm tra hoặc thay thế cầu chì. Đây là nơi chứa các cầu chì điều khiển các thiết bị trong khoang lái như đèn nội thất, radio, quạt gió.
Một vị trí khác là dưới nắp capo, thường ở phía trước khoang động cơ, gần bình ắc quy hoặc các hệ thống chính. Vị trí này giúp bảo vệ hộp cầu chì khỏi bụi bẩn và nước mưa, đồng thời cũng thuận tiện cho việc bảo dưỡng các hệ thống liên quan đến động cơ. Một số dòng xe cao cấp có thể có hộp cầu chì phụ phía sau cabin, được bảo vệ bởi một tấm ốp hoặc nắp đậy, giúp bảo vệ tối đa khỏi tác động của môi trường bên ngoài. Việc tìm kiếm hộp cầu chì ở vị trí này đòi hỏi người dùng cần tham khảo kỹ sách hướng dẫn sử dụng của xe.

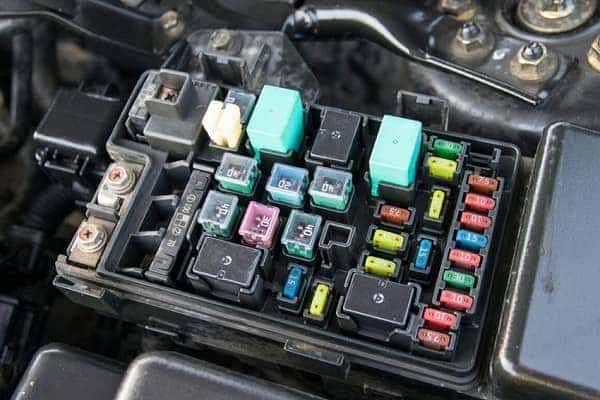

Cầu chì ô tô và vị trí hộp cầu chì
Cấu Tạo Tổng Thể và Chức Năng Chi Tiết Của Hộp Cầu Chì
Hộp cầu chì là một bộ phận không thể thiếu trong hệ thống điện của xe ô tô, được thiết kế để phân phối và bảo vệ nguồn điện đến các thành phần khác nhau. Cấu tạo của nó thường được chia thành nhiều phần, mỗi phần chịu trách nhiệm cho một nhóm chức năng cụ thể, đảm bảo sự hoạt động ổn định và an toàn của xe. Việc hiểu rõ cấu trúc này giúp bạn dễ dàng xác định và xử lý các vấn đề liên quan đến điện.
Bộ Dây Điện Động Cơ và Khối Điều Khiển
Phần này của hộp cầu chì có nhiệm vụ quan trọng là kết nối trực tiếp với “bộ não” điều khiển động cơ, tức là Hộp Điều Khiển Điện Tử (ECU). Thông qua các dây dẫn điện được bảo vệ cẩn thận, hộp cầu chì cung cấp nguồn điện ổn định và liên tục cho động cơ hoạt động trơn tru. Ngoài ra, nó còn kết nối với nhiều cảm biến khác nhau trong khoang động cơ để theo dõi các thông số như nhiệt độ, áp suất, tốc độ vòng tua, từ đó ECU có thể điều chỉnh hoạt động của động cơ một cách chính xác, đảm bảo hiệu suất tối ưu và tiết kiệm nhiên liệu.
Dây Điện Khu Vực Đầu Xe
Như tên gọi, phần này tập trung vào việc cung cấp năng lượng cho các thiết bị chiếu sáng và tín hiệu ở phía trước của xe. Dây điện khu vực đầu xe kết nối hộp cầu chì với đèn pha (cả chiếu xa và chiếu gần), đèn xi-nhan, đèn sương mù và còi xe. Đây là những bộ phận thiết yếu đảm bảo khả năng quan sát và cảnh báo của xe, góp phần quan trọng vào sự an toàn khi tham gia giao thông. Cầu chì ở đây sẽ bảo vệ mạch điện của từng thiết bị, tránh tình trạng chập cháy khi có sự cố.
Hệ Thống Dây Điện Khoang Lái
Đây là phần kết nối hộp cầu chì với các thiết bị điện được bố trí trong khoang lái, phục vụ cho nhu cầu sử dụng của người lái và hành khách. Hệ thống dây điện táp-lô cung cấp điện năng cho đèn trần, hệ thống âm thanh (radio, loa), hệ thống điều hòa không khí, quạt gió, gạt mưa, và các thiết bị điện tử khác như cổng sạc USB, màn hình giải trí. Mỗi thiết bị này đều có cầu chì riêng để đảm bảo rằng một sự cố ở một thiết bị sẽ không ảnh hưởng đến toàn bộ hệ thống điện của xe.

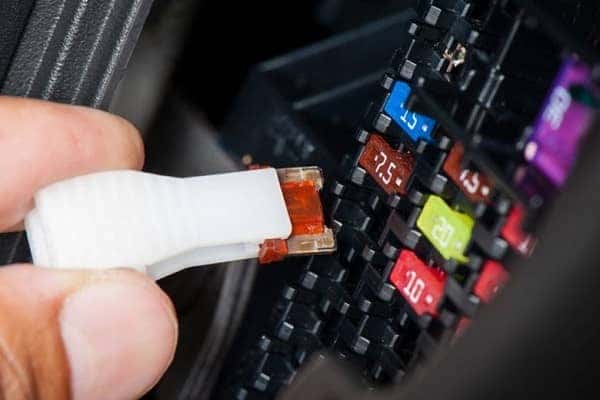

Cầu chì xe ô tô tải trong khoang động cơ
Nguyên Nhân Và Dấu Hiệu Khi Cầu Chì Gặp Sự Cố
Mặc dù được thiết kế để bảo vệ, chính cầu chì cũng có thể gặp vấn đề và cần được kiểm tra, thay thế. Việc hiểu rõ nguyên nhân và nhận biết sớm các dấu hiệu hỏng hóc sẽ giúp bạn kịp thời xử lý, tránh những rủi ro không đáng có cho hệ thống điện của xe.
Tại Sao Cầu Chì Lại Bị Hỏng?
Cầu chì hỏng thường do một số nguyên nhân chính liên quan đến dòng điện. Nguyên nhân phổ biến nhất là quá tải dòng điện, xảy ra khi một thiết bị điện tiêu thụ dòng điện vượt quá giới hạn an toàn mà cầu chì được thiết kế để chịu đựng. Khi đó, dây dẫn bên trong cầu chì sẽ nóng chảy và đứt, ngắt mạch điện để bảo vệ các linh kiện khác. Chập mạch cũng là một nguyên nhân nghiêm trọng, xảy ra khi hai dây dẫn điện có điện áp khác nhau tiếp xúc trực tiếp với nhau, tạo ra dòng điện cực lớn đột ngột và làm đứt cầu chì ngay lập tức. Ngoài ra, bản thân cầu chì cũng có tuổi thọ nhất định. Sau một thời gian dài sử dụng, vật liệu bên trong có thể bị lão hóa, giảm khả năng chịu đựng và dễ bị đứt hơn ngay cả với dòng điện bình thường.

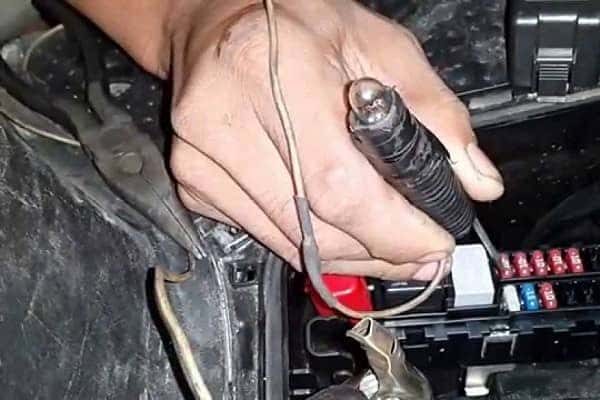

Cầu chì xe tải bị hỏng
Dấu Hiệu Nhận Biết Cầu Chì Bị Hỏng Rõ Ràng
Dấu hiệu cho thấy cầu chì ô tô đang gặp vấn đề thường khá rõ ràng nếu bạn chú ý. Phổ biến nhất là việc một hoặc nhiều thiết bị điện ngừng hoạt động đột ngột. Chẳng hạn, đèn pha không sáng, còi không kêu, điều hòa không mát, hoặc radio im lặng. Nhiều dòng xe hiện đại được trang bị hệ thống cảnh báo thông minh, có thể hiển thị thông báo lỗi trên bảng điều khiển khi phát hiện sự cố với hệ thống điện, bao gồm cả trường hợp cầu chì bị hỏng. Một dấu hiệu nguy hiểm hơn là ngửi thấy mùi khét phát ra từ khu vực hộp cầu chì. Mùi này báo hiệu rằng có thể có một hoặc nhiều cầu chì đang bị quá tải nghiêm trọng, dẫn đến quá nhiệt và có nguy cơ cháy nổ nếu không được xử lý kịp thời. Trong một số trường hợp hiếm hoi, bạn có thể nghe thấy tiếng đánh lửa nhỏ hoặc tiếng nổ nhẹ phát ra từ hộp cầu chì khi nó bị đứt do quá tải.
Hướng Dẫn Kiểm Tra Và Thay Thế Cầu Chì Đúng Cách
Khi hệ thống điện trên xe gặp trục trặc, việc kiểm tra và thay thế cầu chì là một trong những bước đầu tiên và cơ bản nhất mà bạn có thể tự thực hiện. Quá trình này không quá phức tạp nhưng đòi hỏi sự cẩn thận và đúng kỹ thuật.
Quy Trình Kiểm Tra Cầu Chì Bằng Đồng Hồ Vạn Năng
Để xác định chính xác một cầu chì có còn hoạt động tốt hay không, việc sử dụng đồng hồ vạn năng là phương pháp hiệu quả nhất. Đầu tiên, hãy xác định vị trí hộp cầu chì trên xe của bạn. Hộp cầu chì thường nằm trong khoang động cơ hoặc dưới bảng táp-lô; bạn có thể tham khảo sách hướng dẫn sử dụng xe để tìm vị trí chính xác. Sau đó, tắt động cơ và ngắt kết nối ắc quy để đảm bảo an toàn tuyệt đối trước khi thực hiện.
Sử dụng tay hoặc kẹp chuyên dụng (thường có sẵn trong hộp cầu chì) để nhẹ nhàng rút cầu chì cần kiểm tra ra khỏi vị trí, tránh làm ảnh hưởng đến các cầu chì khác hoặc hệ thống dây điện. Khởi động đồng hồ vạn năng và chọn chế độ đo điện trở (thường có kí hiệu ôm Ω hoặc biểu tượng chuông). Chạm hai đầu dò của đồng hồ vào nhau để kiểm tra xem thiết bị có hoạt động tốt không; nếu nghe tiếng bíp hoặc màn hình hiển thị giá trị điện trở rất nhỏ, đồng hồ đã sẵn sàng. Đặt hai đầu dò của đồng hồ vào hai chân kim loại của cầu chì. Nếu đồng hồ hiển thị giá trị điện trở nhỏ (gần bằng 0) và/hoặc phát ra tiếng bíp liên tục, cầu chì vẫn hoạt động tốt. Ngược lại, nếu không có giá trị hiển thị hoặc không có tiếng bíp, cầu chì đã bị đứt và cần được thay mới.

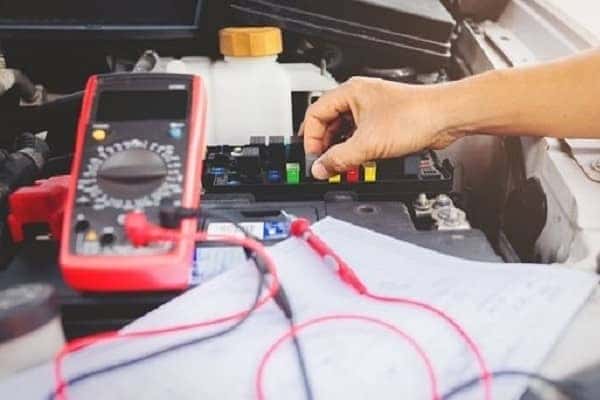

Kiểm tra cầu chì ô tô
Các Bước Thay Thế Cầu Chì An Toàn
Sau khi xác định được cầu chì bị hỏng, việc thay thế cần được thực hiện cẩn thận để đảm bảo an toàn cho hệ thống điện của xe. Đầu tiên, luôn đảm bảo rằng nguồn điện đã được ngắt hoàn toàn bằng cách tắt động cơ và tháo cọc âm của bình ắc quy. Kẹp chuyên dụng hoặc nhíp nhỏ sẽ giúp bạn gắp nhẹ nhàng cầu chì bị hỏng ra khỏi vị trí. Khi thay thế, điều quan trọng nhất là phải xác định đúng thông số cường độ dòng điện (Ampere) của cầu chì mới. Thông số này thường được in rõ ràng trên nắp hộp cầu chì hoặc trên chính thân cầu chì cũ. Cầu chì có nhiều màu sắc khác nhau, mỗi màu tương ứng với một giá trị Ampere cụ thể (ví dụ: vàng thường là 20A, xanh dương là 15A).
Việc chọn sai thông số có thể gây nguy hiểm nghiêm trọng, dẫn đến hư hỏng thiết bị hoặc thậm chí là cháy xe. Tuyệt đối không bao giờ sử dụng dây đồng hoặc bất kỳ vật liệu dẫn điện nào khác để thay thế cầu chì tạm thời, vì điều này loại bỏ chức năng bảo vệ của cầu chì và có thể gây chập cháy ngay lập tức. Khi đã chọn được cầu chì mới với thông số phù hợp, hãy lắp nó vào vị trí cũ một cách cẩn thận, đảm bảo các chân tiếp xúc chắc chắn. Luôn mang theo một bộ cầu chì dự phòng với nhiều thông số khác nhau trong cốp xe, bởi sự cố có thể xảy ra bất cứ lúc nào. Nếu bạn không tự tin vào khả năng tự thay cầu chì của mình, hãy tìm đến sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp để đảm bảo an toàn.

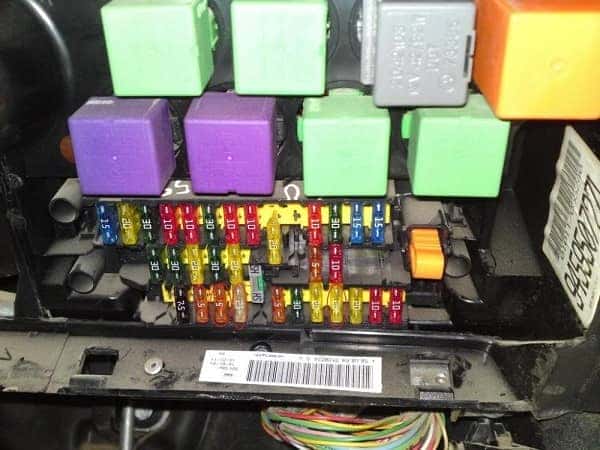

Cầu chì ô tô dự phòng và các loại
Mẹo Bảo Dưỡng Để Tránh Hỏng Cầu Chì
Để hạn chế tối đa nguy cơ cầu chì bị hỏng và đảm bảo hệ thống điện của xe luôn hoạt động ổn định, việc áp dụng các mẹo bảo dưỡng đơn giản là rất cần thiết. Đầu tiên và quan trọng nhất, hãy tránh lắp đặt thêm các thiết bị điện tử không chính hãng hoặc có công suất quá lớn mà không kiểm tra kỹ khả năng tải của hệ thống điện nguyên bản. Việc này thường dẫn đến quá tải mạch điện, gây đứt cầu chì và có thể ảnh hưởng đến các bộ phận khác.
Thứ hai, thường xuyên kiểm tra định kỳ hệ thống dây điện trên xe, đặc biệt là các mối nối và vị trí dễ bị ẩm ướt hoặc cọ xát. Dây điện bị sờn, nứt vỏ cách điện có thể dẫn đến chập mạch, làm cầu chì bị đứt. Bạn cũng nên kiểm tra tình trạng của các cầu chì trong hộp định kỳ vài tháng một lần hoặc khi bảo dưỡng xe. Đảm bảo các cầu chì được cắm chắc chắn và không có dấu hiệu chảy nhựa hay đổi màu bất thường. Cuối cùng, khi có bất kỳ dấu hiệu bất thường nào từ các thiết bị điện trên xe, hãy kiểm tra ngay lập tức thay vì bỏ qua. Việc chủ động phát hiện và khắc phục sự cố nhỏ có thể ngăn ngừa những vấn đề lớn hơn xảy ra với hệ thống điện và cầu chì.
Câu hỏi thường gặp về cầu chì ô tô
1. Cầu chì ô tô là gì và tại sao nó quan trọng?
Cầu chì ô tô là một linh kiện bảo vệ điện tử, được thiết kế để ngắt mạch khi dòng điện vượt quá giới hạn an toàn, ngăn ngừa hư hỏng cho các thiết bị điện và nguy cơ cháy nổ. Nó là “người lính cứu hỏa” đầu tiên của hệ thống điện xe.
2. Làm thế nào để biết cầu chì xe tôi bị hỏng?
Dấu hiệu phổ biến nhất là một thiết bị điện cụ thể trên xe (như đèn pha, còi, radio, cửa sổ điện) đột ngột ngừng hoạt động. Một số xe hiện đại có thể hiển thị cảnh báo lỗi trên bảng điều khiển. Mùi khét hoặc tiếng nổ nhỏ từ hộp cầu chì cũng là dấu hiệu.
3. Tôi có thể tự thay cầu chì tại nhà không?
Có, việc thay cầu chì khá đơn giản nếu bạn có cầu chì dự phòng đúng loại, kẹp gắp cầu chì và biết vị trí hộp cầu chì. Tuy nhiên, luôn đảm bảo tắt động cơ và ngắt kết nối ắc quy trước khi thực hiện để đảm bảo an toàn.
4. Kí hiệu cầu chì trên nắp hộp có ý nghĩa gì?
Các kí hiệu cầu chì trên nắp hộp thường là viết tắt của các chức năng hoặc thiết bị điện mà cầu chì đó bảo vệ (ví dụ: FOG LAMP cho đèn sương mù, A/CON cho điều hòa, HORN cho còi). Sơ đồ này giúp bạn dễ dàng xác định cầu chì nào cần kiểm tra khi có sự cố.
5. Tôi nên chọn cầu chì thay thế có thông số Ampere như thế nào?
Bạn phải luôn thay thế cầu chì bằng loại có cùng thông số Ampere (A) và kích thước với cầu chì cũ. Sử dụng cầu chì có Ampere cao hơn có thể làm hỏng thiết bị và gây cháy nổ, trong khi cầu chì có Ampere thấp hơn sẽ dễ bị đứt liên tục.
6. Hộp cầu chì trên xe ô tô thường nằm ở đâu?
Hộp cầu chì thường được đặt ở một trong hai vị trí chính: trong khoang động cơ (thường gần bình ắc quy) hoặc dưới bảng táp-lô trong khoang lái (thường ở phía bên lái hoặc bên phụ). Một số xe có thể có hộp cầu chì phụ ở các vị trí khác.
7. Có bao nhiêu loại cầu chì ô tô phổ biến?
Các loại cầu chì ô tô phổ biến nhất là cầu chì lưỡi (blade fuse) với nhiều kích thước (mini, ATO, Maxi) và cầu chì ống (glass tube fuse). Chúng thường được mã hóa màu sắc để chỉ giá trị Ampere của chúng.
8. Tại sao cầu chì của tôi cứ bị đứt liên tục?
Nếu cầu chì bị đứt liên tục, đây là dấu hiệu của một vấn đề lớn hơn trong hệ thống điện, chẳng hạn như chập mạch liên tục, quá tải do thiết bị hỏng, hoặc dây điện bị lỗi. Bạn cần đưa xe đến thợ chuyên nghiệp để kiểm tra và khắc phục triệt để.
9. Tôi có nên dùng dây đồng để nối tạm cầu chì không?
Tuyệt đối không. Sử dụng dây đồng hoặc bất kỳ vật liệu dẫn điện nào khác để thay thế cầu chì là cực kỳ nguy hiểm. Điều này loại bỏ chức năng bảo vệ của cầu chì, có thể gây quá nhiệt, cháy nổ hệ thống điện và hư hỏng nghiêm trọng cho xe.
10. Việc bảo dưỡng cầu chì có quan trọng không?
Rất quan trọng. Bảo dưỡng định kỳ giúp đảm bảo các cầu chì và hệ thống điện luôn trong tình trạng tốt. Kiểm tra trực quan các cầu chì, đảm bảo chúng không bị lỏng hoặc có dấu hiệu hư hại, và tránh lắp đặt thiết bị không phù hợp là những bước bảo dưỡng đơn giản nhưng hiệu quả.
Nắm vững ý nghĩa các kí hiệu cầu chì và cách xử lý khi cầu chì xe ô tô gặp sự cố là kiến thức cốt lõi cho mọi tài xế. Việc trang bị kiến thức này không chỉ giúp bạn tự tin hơn trong việc bảo dưỡng xe mà còn tiết kiệm thời gian và chi phí đáng kể khi gặp trục trặc. Đại Lý Xe Hà Nội hy vọng bài viết đã cung cấp cho bạn cái nhìn toàn diện về vai trò và cách quản lý cầu chì, giúp chiếc xe của bạn luôn vận hành an toàn và hiệu quả.
