Khi các thiết bị điện trên xe ô tô như đài radio, cổng sạc hay tẩu thuốc bỗng dưng ngừng hoạt động, nguyên nhân rất có thể nằm ở hệ thống cấp nguồn, mà cụ thể là cầu chì. Việc hiểu rõ về các loại cầu chì và đặc biệt là nắm vững ký hiệu cầu chì tẩu thuốc là kiến thức thiết yếu giúp bạn tự tin xử lý sự cố, đảm bảo các tiện ích trên xe luôn vận hành trơn tru và an toàn.
Tổng Quan Về Các Loại Cầu Chì Phổ Biến Trên Xe Hơi
Trước khi đi sâu vào các ký hiệu cầu chì cụ thể, việc tìm hiểu về các loại cầu chì đang được sử dụng phổ biến trên ô tô là vô cùng cần thiết. Mỗi loại cầu chì được thiết kế để phù hợp với các mức dòng điện và mục đích bảo vệ khác nhau, đảm bảo an toàn cho toàn bộ hệ thống điện của xe. Sự đa dạng này giúp các nhà sản xuất xe tối ưu hóa hiệu quả bảo vệ cho từng mạch điện riêng biệt.
Cầu Chì Lưỡi Dao – Sự Lựa Chọn Hàng Đầu
Cầu chì lưỡi dao, còn được biết đến với tên gọi cầu chì thuôn hoặc cầu chì cắm, là loại phổ biến nhất trên thị trường ô tô hiện nay. Thiết kế nhỏ gọn với chất liệu nhựa và hai chân cắm giúp chúng dễ dàng lắp đặt vào các ổ cắm chuyên dụng trên xe. Chúng được phân loại theo kích thước và cường độ dòng điện khác nhau, bao gồm bốn dạng chính: Micro, Mini (APM, ATM), Standard (APR, ATC, ATO) và Maxi (APX).
Các kích thước này đáp ứng nhu cầu bảo vệ cho nhiều bộ phận khác nhau, từ các mạch điện nhỏ đến các hệ thống tải nặng. Ví dụ, loại Micro thường dùng cho các mạch điện tử nhỏ, trong khi Maxi được sử dụng cho các hệ thống yêu cầu cường độ dòng điện cao như khởi động máy hoặc các thiết bị phụ trợ công suất lớn, đảm bảo an toàn cho các dòng xe hạng nặng.
Các loại cầu chì lưỡi dao phổ biến trong hệ thống điện xe ô tô
Cầu Chì Ống Thủy Tinh – Bảo Vệ Hiệu Quả
Cầu chì ống thủy tinh cũng là một dạng cầu chì thông dụng trong các hệ thống điện ô tô. Đặc trưng bởi cấu tạo đơn giản, dây chì được bao bọc an toàn trong một ống thủy tinh, cho phép người dùng dễ dàng quan sát tình trạng của dây chì bên trong. Cầu chì ống nhỏ gọn thường được áp dụng trong các dòng xe hơi dân dụng để bảo vệ các mạch điện không yêu cầu dòng quá lớn.
Ngoài ra, loại cầu chì ống với kích thước lớn hơn còn được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại, bảo vệ các thiết bị điện như động cơ máy điều hòa, tủ lạnh, hoặc máy bơm, nơi yêu cầu điện áp và dòng điện cao. Chúng có khả năng chịu dòng định mức lên đến 600A và 600V AC, phân thành hai loại chính: cầu chì ống loại D và cầu chì loại liên kết (HRC), mỗi loại có cấu tạo và vật liệu khác nhau để phù hợp với môi trường hoạt động cụ thể.

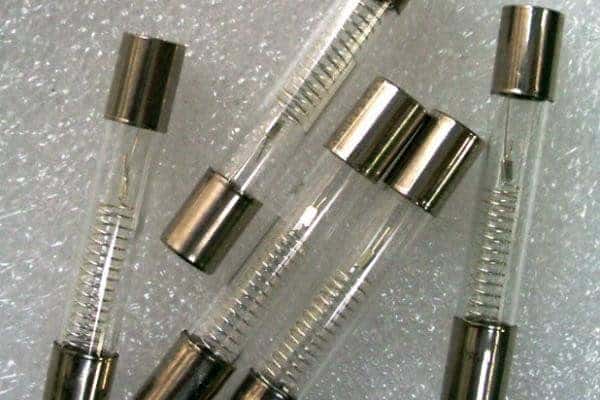

Cấu tạo cầu chì ống thủy tinh phổ biến trong xe ô tô
Vị Trí Hộp Cầu Chì Và Tầm Quan Trọng Của Sơ Đồ
Hộp cầu chì trên xe ô tô thường được đặt ở một trong hai vị trí chính: dưới nắp capo, gần động cơ, hoặc bên trong khoang cabin, thường là dưới bảng táp-lô hoặc trong hộc đựng đồ. Mỗi vị trí có thể chứa các cầu chì bảo vệ các hệ thống khác nhau. Việc xác định đúng vị trí hộp cầu chì là bước đầu tiên và quan trọng nhất khi bạn cần kiểm tra hoặc thay thế bất kỳ cầu chì nào trên xe.
Đi kèm với hộp cầu chì luôn có một sơ đồ hoặc bảng chú giải được in trực tiếp trên nắp hộp hoặc trong sách hướng dẫn sử dụng của xe. Sơ đồ này cực kỳ quan trọng vì nó cung cấp thông tin chi tiết về từng cầu chì, bao gồm cường độ dòng điện định mức (thường được biểu thị bằng Ampe) và chức năng của mạch điện mà nó bảo vệ. Không hiểu sơ đồ này có thể dẫn đến việc thay thế sai cầu chì, gây hư hỏng nghiêm trọng cho hệ thống điện.

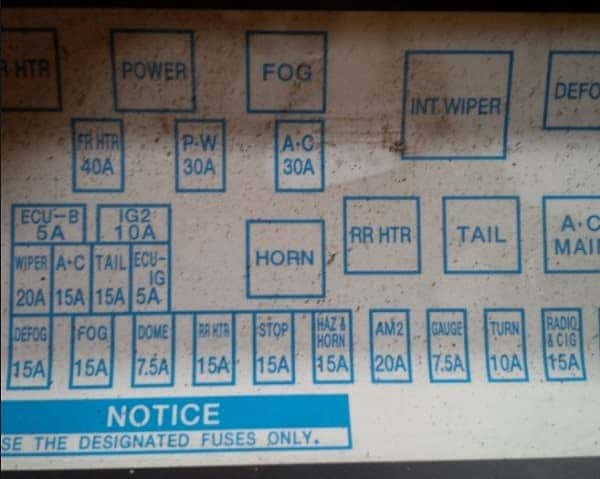

Vị trí hộp cầu chì và bảng ký hiệu cầu chì trên xe ô tô
Giải Mã Ký Hiệu Cầu Chì Tẩu Thuốc Và Các Biểu Tượng Khác
Việc giải mã các ký hiệu cầu chì là kỹ năng không thể thiếu đối với bất kỳ người lái xe nào. Mỗi biểu tượng trên sơ đồ cầu chì đại diện cho một bộ phận hoặc chức năng cụ thể của xe. Chẳng hạn, khi tẩu thuốc hoặc cổng sạc USB không hoạt động, bạn cần tìm đúng ký hiệu cầu chì tẩu thuốc trên sơ đồ để kiểm tra. Thông thường, ký hiệu này sẽ là “CIGAR” hoặc “AUX POWER”, đôi khi là biểu tượng hình điếu thuốc hoặc ổ cắm điện.
Các ký hiệu phổ biến khác bao gồm “HORN” cho còi xe, “A/CON” cho điều hòa không khí, “P/WINDOW” cho cửa kính điện, “FOG LAMP” cho đèn sương mù, và “HEAD (LOW/HIGH)” cho đèn pha chiếu gần/xa. Việc nắm rõ ý nghĩa của những ký hiệu này giúp bạn nhanh chóng khoanh vùng nguyên nhân khi có sự cố điện xảy ra, tiết kiệm thời gian và công sức trong việc sửa chữa. Bảng ký hiệu chi tiết là công cụ hữu ích nhất để tra cứu thông tin này.
| Tên ký hiệu cầu chì trên xe ô tô | Ý nghĩa |
|---|---|
| HEATER | Sưởi – ở đây là quạt gió |
| HORN | Kèn |
| D/LOCK hoặc DOOR LOCK | Khóa cửa |
| P/WINDOW | Cửa kính điện |
| FOG LAMP | Đèn sương mù |
| TAIL (INT) | Đèn hậu (bên trong) |
| TAIL (EXT) | Đèn hậu (bên ngoài) |
| STOP | Đèn thắng |
| A/CON | Điều hòa |
| HAZARD | Đèn khẩn cấp |
| METER | Đèn đồng hồ táp-lô |
| ENGINE | Cầu chì qua hệ thống điện điều khiển động cơ |
| TURN | Đèn xi-nhan |
| WIPER | Gạt nước |
| F/FILTER | Bộ lọc xăng/Bơm xăng |
| SUB START | Qua relay đề |
| CIGAR | Ký hiệu cầu chì tẩu thuốc / Ổ điện mồi thuốc |
| HEAD (LOW) | Đèn pha – chiếu gần |
| HEAD (HIGH) | Đèn pha – chiếu xa |
| MEMORY | Bộ nhớ |
| FUSE PULLER | Kẹp rút cầu chì (khi thay) |
| AIR SUS | Hệ thống treo khí |
| RAD | Quạt két nước |
| ALT | Máy phát điện |
| RR DEF | Sấy kính sau |
| FILTER | Tụ lọc |
| AM2 | Nguồn cấp cho khóa |
| TOWING | Rơ mooc |
| SPARE | Dự phòng |
Nguyên Nhân Phổ Biến Gây Hỏng Cầu Chì Tẩu Thuốc
Ký hiệu cầu chì tẩu thuốc thường chỉ ra một mạch điện dễ bị quá tải nhất trên xe. Cầu chì của tẩu thuốc (còn gọi là ổ cắm điện phụ kiện) bị hỏng là tình trạng khá phổ biến, thường do một số nguyên nhân chính. Nguyên nhân hàng đầu là việc sử dụng các thiết bị phụ kiện có công suất tiêu thụ điện quá lớn so với định mức của mạch. Ví dụ, sạc nhiều thiết bị điện tử cùng lúc, hoặc sử dụng máy bơm lốp, máy hút bụi mini có công suất cao qua cổng này có thể làm cầu chì quá tải và đứt.
Một nguyên nhân khác là đoản mạch (chập điện) trong mạch tẩu thuốc hoặc trong bản thân thiết bị được cắm vào. Điều này có thể xảy ra nếu dây điện bị hở, bị kẹt, hoặc thiết bị phụ kiện bị lỗi, gây ra dòng điện đột biến vượt quá khả năng chịu đựng của cầu chì. Mặc dù cầu chì được thiết kế để đứt nhằm bảo vệ hệ thống, nhưng việc hiểu nguyên nhân gốc rễ sẽ giúp bạn tránh lặp lại lỗi, đảm bảo an toàn cho xe.
Quy Trình Kiểm Tra Cầu Chì Ô Tô Bằng Đồng Hồ Vạn Năng
Khi nghi ngờ một cầu chì bị hỏng, việc kiểm tra bằng đồng hồ vạn năng là phương pháp chính xác và hiệu quả. Trước tiên, hãy tắt động cơ và ngắt kết nối với ắc quy để đảm bảo an toàn điện. Sau đó, xác định vị trí hộp cầu chì của hệ thống bị lỗi, ví dụ như hộp cầu chì trong khoang động cơ hoặc hộp cầu chì dưới táp-lô. Sơ đồ ký hiệu cầu chì sẽ giúp bạn tìm đúng cầu chì cần kiểm tra, bao gồm cả ký hiệu cầu chì tẩu thuốc.

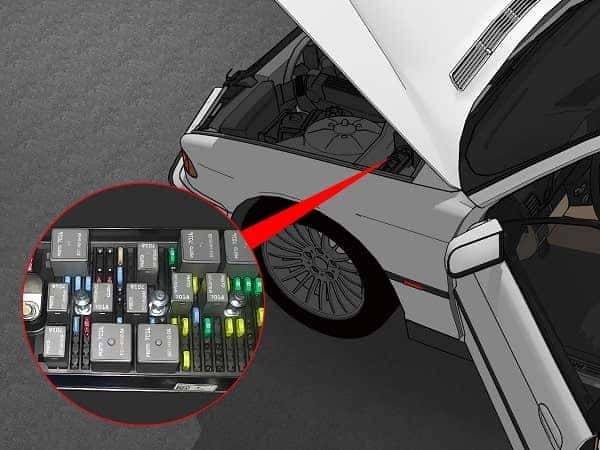

Vị trí hộp cầu chì và dây điện trong khoang động cơ xe ô tô
Sử dụng kẹp rút cầu chì chuyên dụng hoặc nhíp nhỏ để cẩn thận tháo cầu chì ra khỏi vị trí. Tránh dùng tay không để giảm thiểu nguy cơ làm gãy hoặc làm hỏng các chân cắm. Sau khi cầu chì được rút ra, bạn có thể kiểm tra trực quan xem dây chì bên trong có bị đứt hay cháy đen không. Tuy nhiên, cách kiểm tra trực quan đôi khi không chính xác hoàn toàn, đặc biệt với các loại cầu chì nhỏ hoặc không trong suốt.

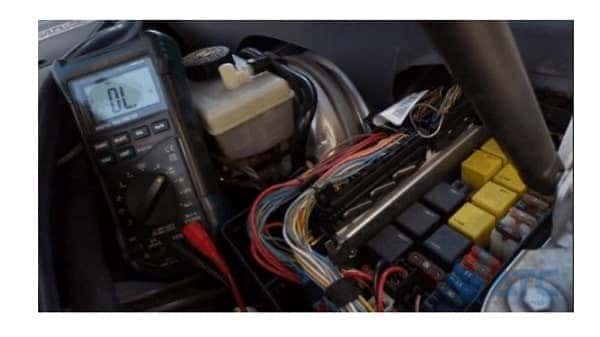

Thao tác rút cầu chì cần kiểm tra trên xe ô tô bằng dụng cụ chuyên dụng
Tiếp theo, hãy bật đồng hồ vạn năng và xoay núm về chế độ đo thông mạch (Continuity Test), thường có biểu tượng âm thanh hoặc điện trở thấp (Ohm). Chạm hai que đo của đồng hồ vào hai đầu kim loại của cầu chì. Nếu đồng hồ phát ra tiếng “bíp” liên tục hoặc hiển thị giá trị điện trở rất nhỏ (gần 0 Ohm), điều đó có nghĩa là cầu chì còn tốt và dòng điện có thể đi qua. Ngược lại, nếu không có tiếng bíp và đồng hồ hiển thị “OL” (Over Load) hoặc giá trị điện trở vô cùng lớn, tức là cầu chì đã bị đứt và cần được thay thế.

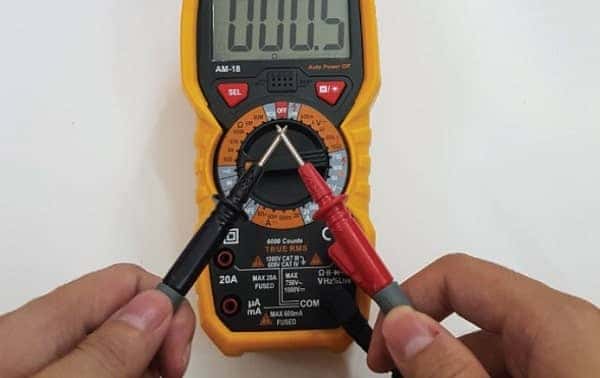

Kiểm tra cầu chì tẩu thuốc và các cầu chì khác bằng đồng hồ vạn năng
Lựa Chọn Cầu Chì Thay Thế Đúng Tiêu Chuẩn
Sau khi xác định được cầu chì bị cháy, việc thay thế bằng một cầu chì mới đúng loại và đúng cường độ dòng điện là cực kỳ quan trọng. Bạn phải luôn sử dụng cầu chì có cùng giá trị Ampe (A) và cùng kiểu dáng với cầu chì gốc. Thông tin này thường được in trực tiếp trên thân cầu chì và cũng được ghi rõ trong sơ đồ cầu chì của xe. Ví dụ, nếu ký hiệu cầu chì tẩu thuốc chỉ ra đó là cầu chì 15A, bạn phải thay thế bằng đúng cầu chì 15A.
Tuyệt đối không sử dụng cầu chì có cường độ dòng điện cao hơn so với khuyến nghị của nhà sản xuất, ngay cả khi nó “có vẻ” vừa vặn. Việc làm này có thể gây ra quá tải và hư hỏng nghiêm trọng cho hệ thống dây điện và các thiết bị điện tử trên xe, thậm chí dẫn đến nguy cơ cháy nổ do không có cơ chế ngắt mạch kịp thời khi xảy ra sự cố. Hãy luôn ưu tiên an toàn và tuân thủ các thông số kỹ thuật.

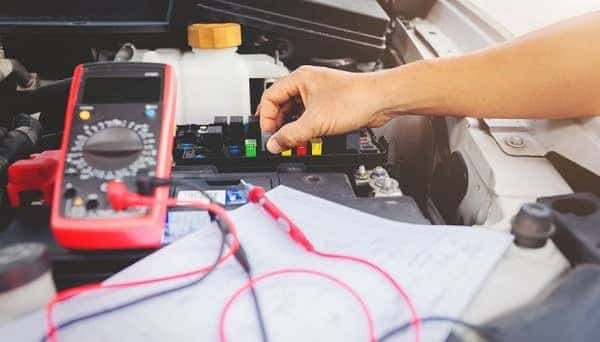

Quan sát màn hình đồng hồ vạn năng khi kiểm tra cầu chì tẩu thuốc
Câu Hỏi Thường Gặp (FAQs)
1. Cầu chì ô tô có chức năng gì?
Cầu chì ô tô có chức năng bảo vệ các mạch điện và thiết bị điện trên xe khỏi bị hư hại do quá tải dòng điện hoặc đoản mạch. Khi dòng điện vượt quá giới hạn an toàn, dây chì bên trong sẽ nóng chảy và ngắt mạch, ngăn chặn hư hỏng lan rộng.
2. Tại sao cầu chì tẩu thuốc thường bị cháy?
Cầu chì tẩu thuốc (hoặc ổ cắm điện phụ kiện) thường bị cháy do các thiết bị cắm vào có công suất tiêu thụ quá lớn so với định mức của cầu chì, hoặc do đoản mạch trong thiết bị hoặc dây dẫn của cổng tẩu thuốc.
3. Vị trí phổ biến của hộp cầu chì trên xe ô tô ở đâu?
Hộp cầu chì trên ô tô thường nằm ở hai vị trí chính: trong khoang động cơ (gần ắc quy) và/hoặc bên trong khoang cabin (thường dưới bảng táp-lô, trong hộc đựng đồ, hoặc dưới ghế).
4. Ký hiệu “CIGAR” trên sơ đồ cầu chì có ý nghĩa gì?
Ký hiệu “CIGAR” hoặc “Cigar” trên sơ đồ cầu chì chỉ ra rằng đây là cầu chì bảo vệ mạch điện của ổ cắm tẩu thuốc hoặc ổ cắm điện phụ kiện 12V.
5. Có thể dùng cầu chì khác loại hoặc khác Ampe để thay thế không?
Tuyệt đối không. Bạn phải luôn thay thế cầu chì bằng một cầu chì có cùng giá trị Ampe và cùng kiểu dáng với cầu chì gốc để đảm bảo an toàn và chức năng cho hệ thống điện của xe.
6. Khi nào nên kiểm tra cầu chì?
Bạn nên kiểm tra cầu chì khi bất kỳ thiết bị điện nào trên xe (như đèn, radio, còi, hoặc cổng sạc) ngừng hoạt động đột ngột mà không rõ nguyên nhân.
7. Tôi có thể kiểm tra cầu chì mà không cần rút ra khỏi hộp không?
Có, một số hộp cầu chì có điểm kiểm tra nhỏ trên đỉnh, cho phép bạn dùng que đo đồng hồ vạn năng chạm vào mà không cần rút cầu chì. Tuy nhiên, phương pháp an toàn và chính xác nhất vẫn là rút cầu chì ra để kiểm tra.
Việc hiểu rõ các loại cầu chì, đặc biệt là ký hiệu cầu chì tẩu thuốc và cách kiểm tra chúng, sẽ giúp bạn tự tin hơn trong việc xử lý các sự cố điện nhỏ trên xe, đảm bảo mọi hành trình luôn suôn sẻ. Nếu cần hỗ trợ hoặc các thiết bị đo kiểm chuyên dụng, đừng ngần ngại liên hệ Đại Lý Xe Hà Nội để được tư vấn và phục vụ tận tình, mang lại trải nghiệm tốt nhất cho chiếc xe của bạn.
